Test Date: 2016-04-25 11:13
Analysis date: 2016-05-26 16:19
Chip 10
X-ray Calibration - Target Zn Method Spectrum Chip C10
Center Center of Peak 54.04 ± 0.08 Vcal
TargetEnergy Energy of target Zn 8638.91 eV
TargetNElectrons Energy of target Zn 2399.7 nElectrons
Chi2PerNDF Chi^2 per NDF 1.57
Rate Rate 325.30 kHz/cm²
X-ray Calibration - Target Mo Method Spectrum Chip C10
Center Center of Peak 109.84 ± 0.07 Vcal
TargetEnergy Energy of target Mo 17479.37 eV
TargetNElectrons Energy of target Mo 4855.38 nElectrons
Chi2PerNDF Chi^2 per NDF 2.55
Rate Rate 466.40 kHz/cm²
X-ray Calibration - Target Ag Method Spectrum Chip C10
Center Center of Peak 139.28 ± 0.11 Vcal
TargetEnergy Energy of target Ag 22162.92 eV
TargetNElectrons Energy of target Ag 6156.37 nElectrons
Chi2PerNDF Chi^2 per NDF 4.11
Rate Rate 242.60 kHz/cm²
X-ray Calibration - Target Sn Method Spectrum Chip C10
Center Center of Peak 158.02 ± 0.15 Vcal
TargetEnergy Energy of target Sn 25271.36 eV
TargetNElectrons Energy of target Sn 7019.82 nElectrons
Chi2PerNDF Chi^2 per NDF 3.25
Rate Rate 153.50 kHz/cm²
X-ray Calibration - Vcal Calibration Method Spectrum Chip C10
Slope Slope 44.05 ± 0.064 nElectrons/VCal
Offset Offset 18.519 ± 6.499 nElectrons

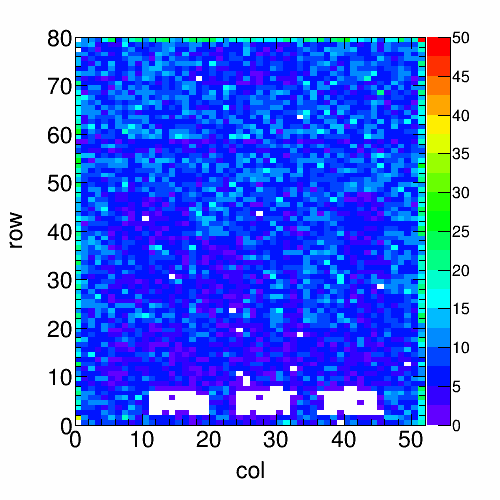

X-ray Hit Map - Target Zn Method Spectrum Chip C10
Rate Rate 325.30 kHz/cm²
NTrigs N Trig 5914676 Trigger
NHits N Hits 30015 Hits

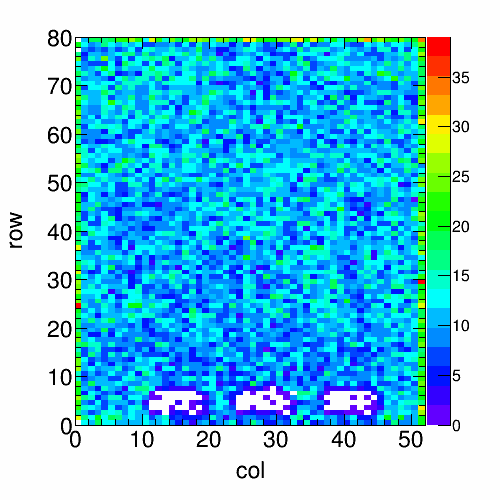

X-ray Hit Map - Target Mo Method Spectrum Chip C10
Rate Rate 466.40 kHz/cm²
NTrigs N Trig 5914603 Trigger
NHits N Hits 43034 Hits
X-ray Hit Map - Target Ag Method Spectrum Chip C10
Rate Rate 242.60 kHz/cm²
NTrigs N Trig 5915030 Trigger
NHits N Hits 22387 Hits

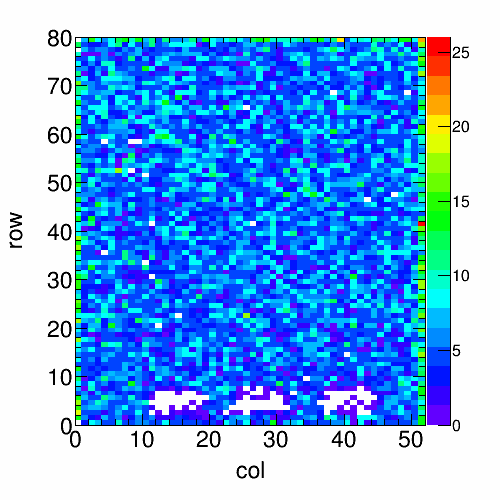

X-ray Hit Map - Target Sn Method Spectrum Chip C10
Rate Rate 153.50 kHz/cm²
NTrigs N Trig 5914572 Trigger
NHits N Hits 14163 Hits
MoReWeb-v1.0.0-5-g82d9ff6 on branch psi46master
