Test Date: 2016-02-09 11:35
Analysis date: 2016-05-26 09:51
Chip 4
Grading
ROCGrade |
Final ROC Grade |
A |
|
NumberOfHotPixels |
# Hot Pixels 50/150 |
0/0 |
|
NumberOfNonUniformColumns |
# Non-Uniform Columns 50/150 |
0 |
|
NumberOfNonUniformEvents |
# Non-Uniform ROC Events 50/150 |
0/0 |
|
NumberOfNonUniformColumnEvents |
# Non-Uniform Col. Events 50/150 |
0/0 |
|
BadDoubleColumns |
# Bad Double Columns |
0 |
|
BumpBondingDefects |
# Bump Bonding Defects 50/150 |
0/0 |
|

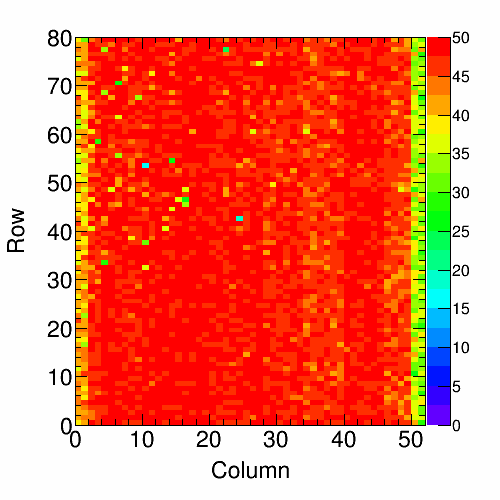

Efficiency |
Efficiency 50/120 |
99.86/99.3 |
|
EfficiencyFit |
Efficiency Fit |
chi2/ndf: 1.30, # points: 111 |
|
EfficiencyGrade |
Efficiency Grade 50/120 |
(A)/A |
|
BadDoubleColumnsGrade |
Bad DC Grade |
A |
|
HotPixelsGrade |
Hot Pixels Grade 50/150 |
A/A |
|
HitMapGrade |
Hit Map Grade 50/150 |
(A)/A |
|
ReadoutUniformityOverTimeGrade |
ROC Read. Unif. Grade 50/150 |
A/A |
|
ColumnReadoutUniformityOverTimeGrade |
Column Read. Unif. Grade 50/150 |
A/A |
|
ColumnUniformityGrade |
Column Uniformity Grade |
A |
|
NoiseGrade |
Noise Grade |
A |
|
Efficiency Interpolation: C4
fitfunction |
Fit |
[0]-[1]*x^3 |
|
BadDoubleColumns |
# Bad DCs (excluded from fit) |
0 |
|
Chi2NDF |
chi2/ndf |
1.30 |
|
NumberFitPoints |
# fit points |
111 |
|
p0 |
p0 |
99.91 |
|
p1 |
p1 |
3.52e-07 |
|
InterpolatedEfficiency50 |
Interpol. Efficiency 50 |
99.86 |
|
InterpolatedEfficiency120 |
Interpol. Efficiency 120 |
99.30 |
|

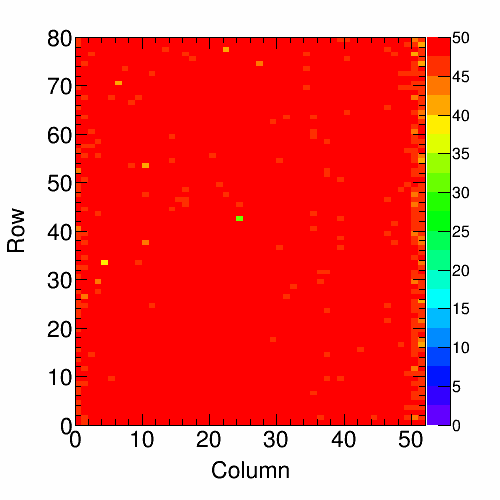

Efficiency Distr. 50: C4
N |
N |
4160 |
|
mu |
μ |
99.88 |
|
sigma |
σ |
0.51 |
|

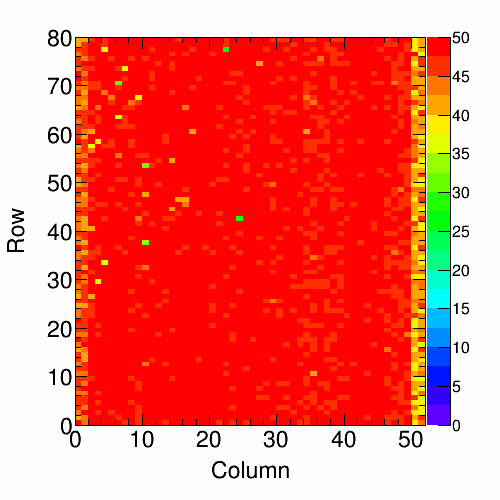

Efficiency Distr. 75: C4
N |
N |
4160 |
|
mu |
μ |
99.76 |
|
sigma |
σ |
0.75 |
|
Efficiency Distr. 100: C4
N |
N |
4160 |
|
mu |
μ |
99.44 |
|
sigma |
σ |
1.23 |
|
Efficiency Distr. 125: C4
N |
N |
4160 |
|
mu |
μ |
99.09 |
|
sigma |
σ |
1.74 |
|
Efficiency Distr. 150: C4
N |
N |
4160 |
|
mu |
μ |
98.55 |
|
sigma |
σ |
2.33 |
|
Efficiency Distr. 200: C4
N |
N |
4160 |
|
mu |
μ |
96.38 |
|
sigma |
σ |
4.58 |
|
Efficiency Distr. 250: C4
N |
N |
4160 |
|
mu |
μ |
93.14 |
|
sigma |
σ |
7.43 |
|

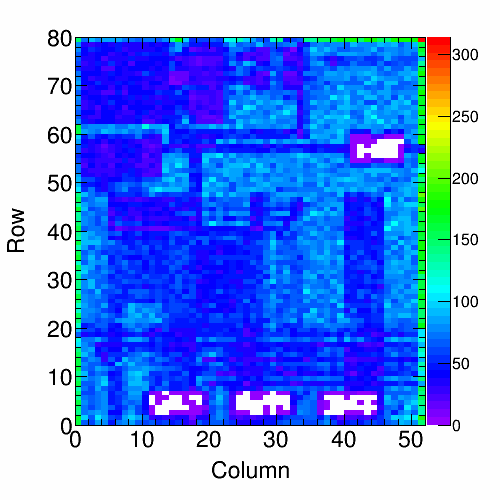

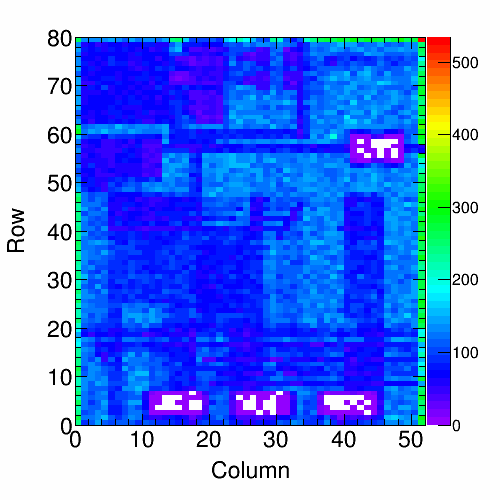

Background Map 50: C4
RealHitrate |
Real Hitrate |
49.24 |
MHz/cm2 |

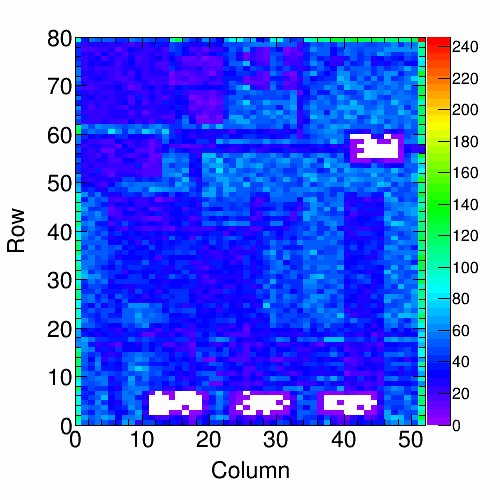

Background Map 75: C4
RealHitrate |
Real Hitrate |
72.37 |
MHz/cm2 |

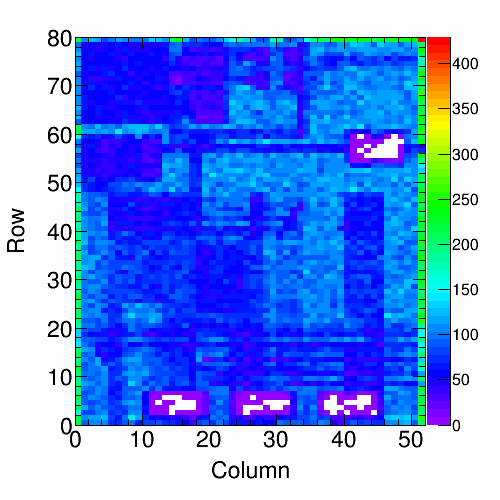

Background Map 100: C4
RealHitrate |
Real Hitrate |
98.84 |
MHz/cm2 |
Background Map 125: C4
RealHitrate |
Real Hitrate |
119.95 |
MHz/cm2 |

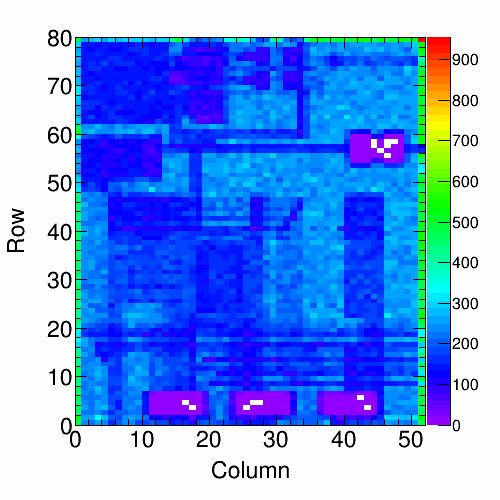

Background Map 150: C4
RealHitrate |
Real Hitrate |
142.47 |
MHz/cm2 |
Background Map 200: C4
RealHitrate |
Real Hitrate |
192.14 |
MHz/cm2 |
Background Map 250: C4
RealHitrate |
Real Hitrate |
235.32 |
MHz/cm2 |

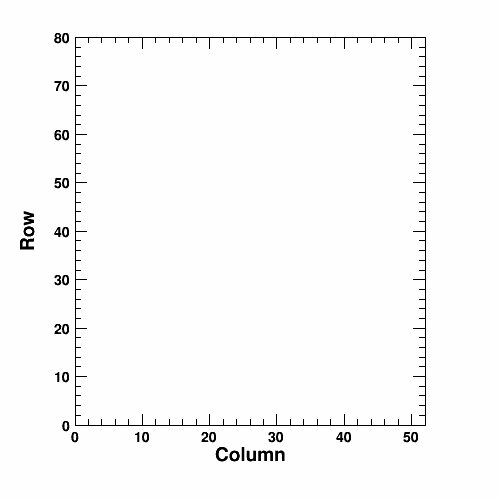

Masked Hot Pixels 150: C4

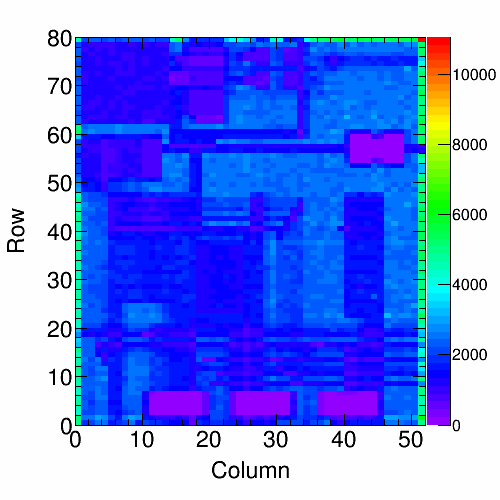

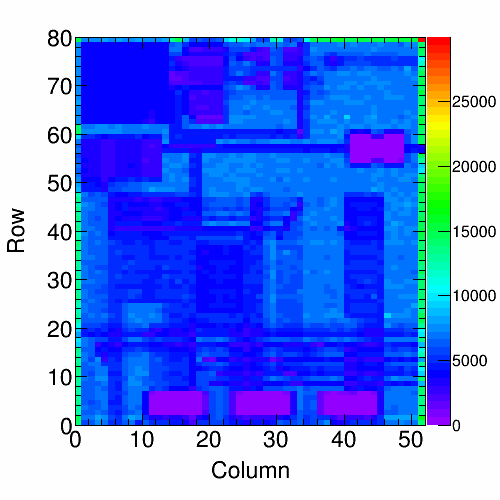

Hit Map 50: C4
RealHitrate |
Real Hitrate |
47.38 |
MHz/cm2 |
NumberOfDefectivePixels |
# Defective Pixels |
0 |
|
Hit Map 150: C4
RealHitrate |
Real Hitrate |
138.53 |
MHz/cm2 |
NumberOfDefectivePixels |
# Defective Pixels |
0 |
|
Col. Read. Unif. 50: C4
N |
N |
6635176 |
|
mu |
μ |
147294 |
|
sigma |
σ |
45990.04 |
|
Col. Read. Unif. 150: C4
N |
N |
19485837 |
|
mu |
μ |
431124 |
|
sigma |
σ |
126168.89 |
|
Read. Unif. over Time 50: C4
N |
N |
7659292 |
|
mu |
μ |
7768 |
|
sigma_th |
σ_th |
88.14 |
|
Time unif. distribution 50: C4
chi2/ndf |
chi2/ndf |
1.24 |
|
sigma |
σ |
93.08 |
|
sigma_th |
σ_th |
88.16 |
|
expectation |
Red curve (expected) |
Poisson |
|
Read. Unif. over Time 150: C4
N |
N |
22418452 |
|
mu |
μ |
22714 |
|
sigma_th |
σ_th |
150.71 |
|
Time unif. distribution 150: C4
chi2/ndf |
chi2/ndf |
9.44 |
|
sigma |
σ |
175.39 |
|
sigma_th |
σ_th |
150.74 |
|
expectation |
Red curve (expected) |
Poisson |
|
Col. Uniformity Ratio: C4

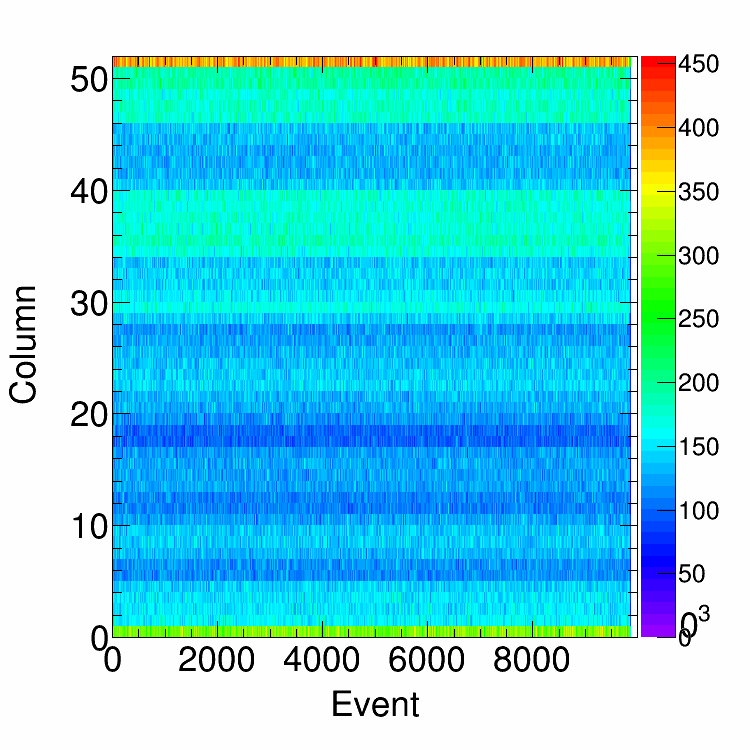

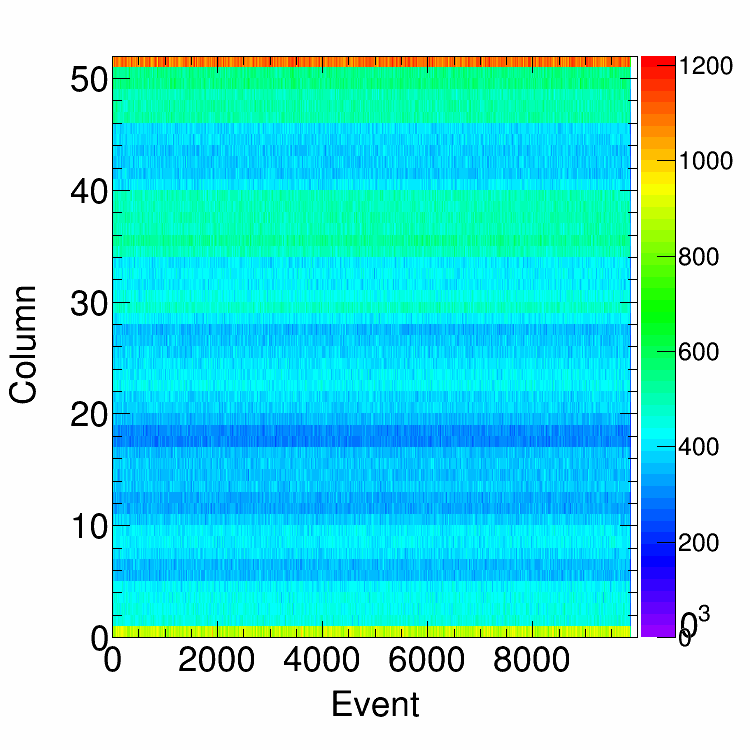

Col. Uniformity per Event: C4 50
mu |
μ |
27.70 |
|
sigma |
fit error of μ |
2.24 |
|
NumberOfNonUniformColumnEvents |
Non uniform 10.000 event bins |
0 |
|
Col. Uniformity per Event: C4 150
mu |
μ |
27.34 |
|
sigma |
fit error of μ |
2.24 |
|
NumberOfNonUniformColumnEvents |
Non uniform 10.000 event bins |
0 |
|
S-Curve widths: Noise (e^{-}) C4 100
N |
N |
4160 |
|
mu |
μ |
159.63 |
|
sigma |
RMS |
14.76 |
|
threshold |
thr |
2112.15 |
|
fit |
fit |
Gaussian |
|
fit_peak |
μ fit |
159.28 |
|
fit_sigma |
σ fit |
14.43 |
|
MeasuredHitrate |
Measured hitrate: |
98.9 |
|
DC Efficiency Distribution: C4
MeanEfficiency_50 |
Mean Efficiency 50 MHz/cm2 |
99.88 |
|
MeanEfficiency_120 |
Mean Efficiency 120 MHz/cm2 |
99.27 |
|
NBadDoubleColumns |
Bad Double Columns |
0 |
|
