Test Date: 2016-01-12 12:57
Analysis date: 2016-05-26 07:50
Chip 7
Grading
ROCGrade |
Final ROC Grade |
A |
|
NumberOfHotPixels |
# Hot Pixels 150/50 |
0/0 |
|
NumberOfNonUniformColumns |
# Non-Uniform Columns 150/50 |
0 |
|
NumberOfNonUniformEvents |
# Non-Uniform ROC Events 150/50 |
0/0 |
|
NumberOfNonUniformColumnEvents |
# Non-Uniform Col. Events 150/50 |
0/0 |
|
BadDoubleColumns |
# Bad Double Columns |
0 |
|
BumpBondingDefects |
# Bump Bonding Defects 150/50 |
0/0 |
|
Efficiency |
Efficiency 50/120 |
99.88/99.36 |
|
EfficiencyFit |
Efficiency Fit |
chi2/ndf: 0.54, # points: 95 |
|
EfficiencyGrade |
Efficiency Grade 50/120 |
(A)/A |
|
BadDoubleColumnsGrade |
Bad DC Grade |
A |
|
HotPixelsGrade |
Hot Pixels Grade 150/50 |
A/A |
|
HitMapGrade |
Hit Map Grade 150/50 |
A/(A) |
|
ReadoutUniformityOverTimeGrade |
ROC Read. Unif. Grade 150/50 |
A/A |
|
ColumnReadoutUniformityOverTimeGrade |
Column Read. Unif. Grade 150/50 |
A/A |
|
ColumnUniformityGrade |
Column Uniformity Grade |
A |
|
NoiseGrade |
Noise Grade |
A |
|
Efficiency Interpolation: C7
fitfunction |
Fit |
[0]-[1]*x^3 |
|
BadDoubleColumns |
# Bad DCs (excluded from fit) |
0 |
|
Chi2NDF |
chi2/ndf |
0.54 |
|
NumberFitPoints |
# fit points |
95 |
|
p0 |
p0 |
99.92 |
|
p1 |
p1 |
3.24e-07 |
|
InterpolatedEfficiency50 |
Interpol. Efficiency 50 |
99.88 |
|
InterpolatedEfficiency120 |
Interpol. Efficiency 120 |
99.36 |
|
Efficiency Distr. 50: C7
N |
N |
4160 |
|
mu |
μ |
99.85 |
|
sigma |
σ |
0.54 |
|
Efficiency Distr. 75: C7
N |
N |
4160 |
|
mu |
μ |
99.68 |
|
sigma |
σ |
0.82 |
|
Efficiency Distr. 100: C7
N |
N |
4160 |
|
mu |
μ |
99.31 |
|
sigma |
σ |
1.28 |
|
Efficiency Distr. 125: C7
N |
N |
4160 |
|
mu |
μ |
98.83 |
|
sigma |
σ |
1.76 |
|
Efficiency Distr. 150: C7
N |
N |
4160 |
|
mu |
μ |
98.08 |
|
sigma |
σ |
2.30 |
|
Efficiency Distr. 200: C7
N |
N |
4160 |
|
mu |
μ |
95.25 |
|
sigma |
σ |
4.23 |
|
Efficiency Distr. 250: C7
N |
N |
4160 |
|
mu |
μ |
91.02 |
|
sigma |
σ |
6.59 |
|

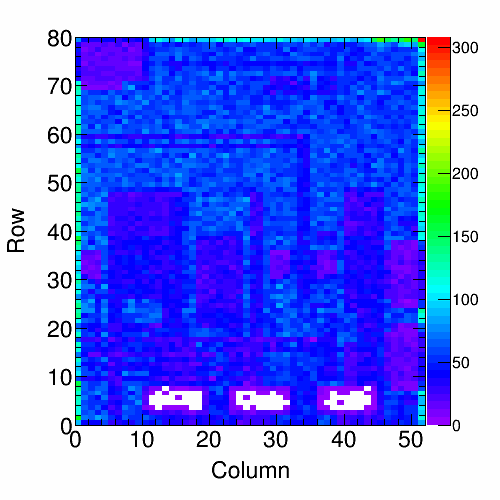

Background Map 50: C7
RealHitrate |
Real Hitrate |
57.40 |
MHz/cm2 |
Background Map 75: C7
RealHitrate |
Real Hitrate |
84.08 |
MHz/cm2 |
Background Map 100: C7
RealHitrate |
Real Hitrate |
114.92 |
MHz/cm2 |
Background Map 125: C7
RealHitrate |
Real Hitrate |
139.46 |
MHz/cm2 |
Background Map 150: C7
RealHitrate |
Real Hitrate |
165.48 |
MHz/cm2 |
Background Map 200: C7
RealHitrate |
Real Hitrate |
222.96 |
MHz/cm2 |
Background Map 250: C7
RealHitrate |
Real Hitrate |
274.54 |
MHz/cm2 |
Masked Hot Pixels 150: C7

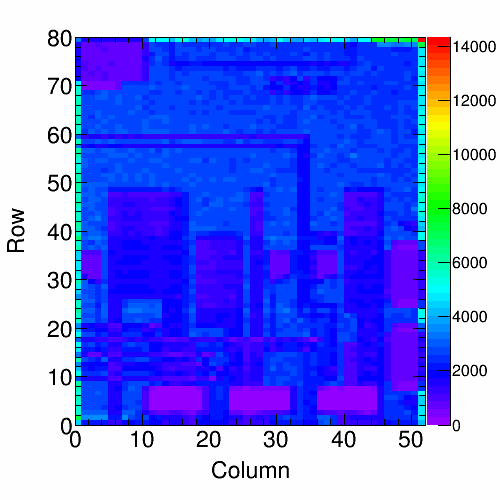

Hit Map 150: C7
RealHitrate |
Real Hitrate |
161.76 |
MHz/cm2 |
NumberOfDefectivePixels |
# Defective Pixels |
0 |
|
Hit Map 50: C7
RealHitrate |
Real Hitrate |
55.50 |
MHz/cm2 |
NumberOfDefectivePixels |
# Defective Pixels |
0 |
|
Col. Read. Unif. 150: C7
N |
N |
23174402 |
|
mu |
μ |
502997 |
|
sigma |
σ |
110443.93 |
|
Col. Read. Unif. 50: C7
N |
N |
7940986 |
|
mu |
μ |
172608 |
|
sigma |
σ |
39672.47 |
|
Read. Unif. over Time 150: C7
N |
N |
26155821 |
|
mu |
μ |
26527 |
|
sigma_th |
σ_th |
162.87 |
|
Time unif. distribution 150: C7
chi2/ndf |
chi2/ndf |
22.27 |
|
sigma |
σ |
199.99 |
|
sigma_th |
σ_th |
162.89 |
|
expectation |
Red curve (expected) |
Poisson |
|
Read. Unif. over Time 50: C7
N |
N |
8975618 |
|
mu |
μ |
9103 |
|
sigma_th |
σ_th |
95.41 |
|
Time unif. distribution 50: C7
chi2/ndf |
chi2/ndf |
2.13 |
|
sigma |
σ |
98.89 |
|
sigma_th |
σ_th |
95.42 |
|
expectation |
Red curve (expected) |
Poisson |
|
Col. Uniformity Ratio: C7

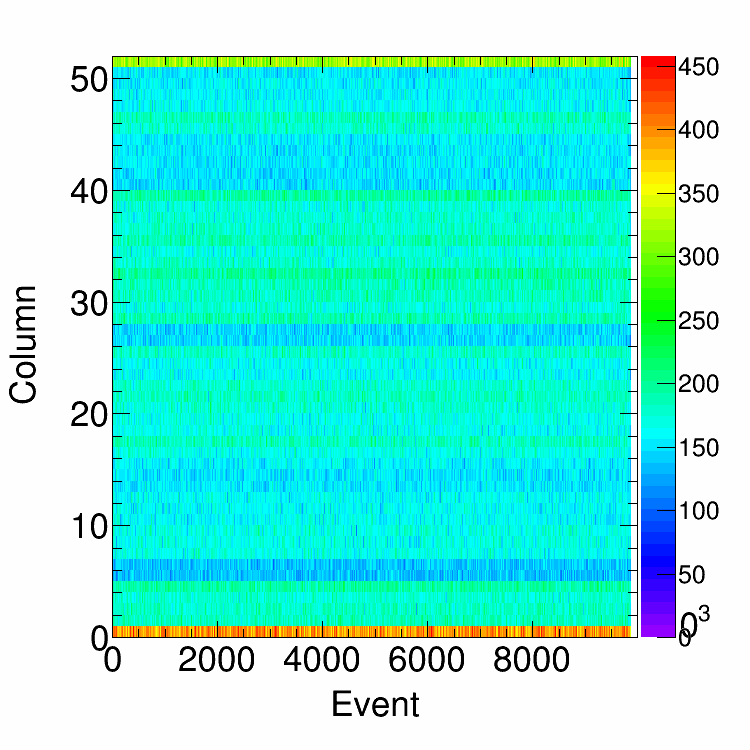

Col. Uniformity per Event: C7 150
mu |
μ |
25.72 |
|
sigma |
fit error of μ |
2.18 |
|
NumberOfNonUniformColumnEvents |
Non uniform 10.000 event bins |
0 |
|

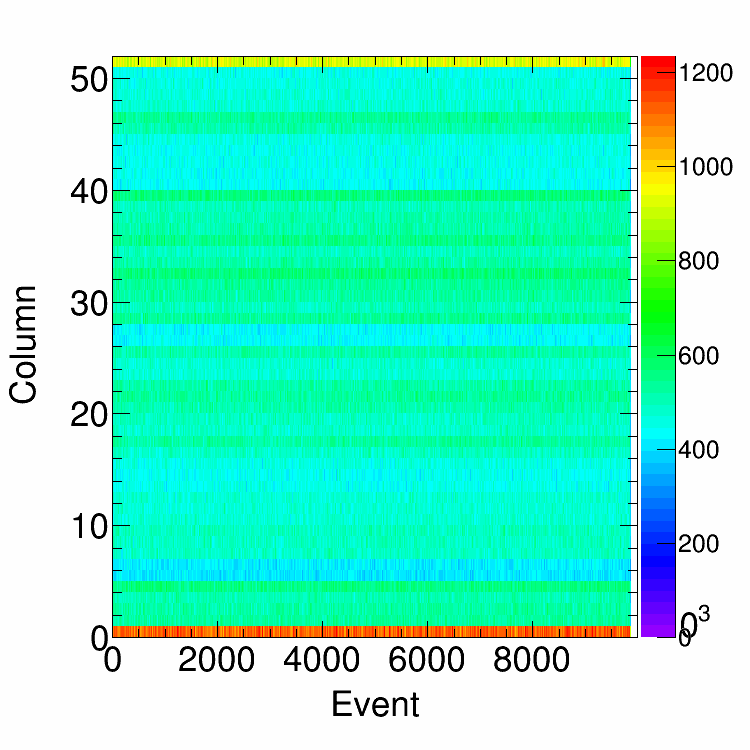

Col. Uniformity per Event: C7 50
mu |
μ |
26.20 |
|
sigma |
fit error of μ |
2.17 |
|
NumberOfNonUniformColumnEvents |
Non uniform 10.000 event bins |
0 |
|
S-Curve widths: Noise (e^{-}) C7 100
N |
N |
4160 |
|
mu |
μ |
148.56 |
|
sigma |
RMS |
13.91 |
|
threshold |
thr |
2165.53 |
|
fit |
fit |
Gaussian |
|
fit_peak |
μ fit |
148.53 |
|
fit_sigma |
σ fit |
13.95 |
|
MeasuredHitrate |
Measured hitrate: |
114.9 |
|
DC Efficiency Distribution: C7
MeanEfficiency_50 |
Mean Efficiency 50 MHz/cm2 |
99.88 |
|
MeanEfficiency_120 |
Mean Efficiency 120 MHz/cm2 |
99.36 |
|
NBadDoubleColumns |
Bad Double Columns |
0 |
|
