Module | Module | M2033 | |
Grade | Grade | A | |
ElectricalGrade | Electrical Grade | A | |
IVGrade | IV Grade | None | |
ManualGrade | Manual Grade | None | |
PixelDefects | Pixel Defects - A/B/C | 52 - 16/0/0 | |
DeadPixels | Dead Pixels | 0 | |
AddressProblems | Address Problems | 0 | |
ThresholdDefects | Threshold Defects | 4 | |
MaskDefects | Mask Defects | 0 | |

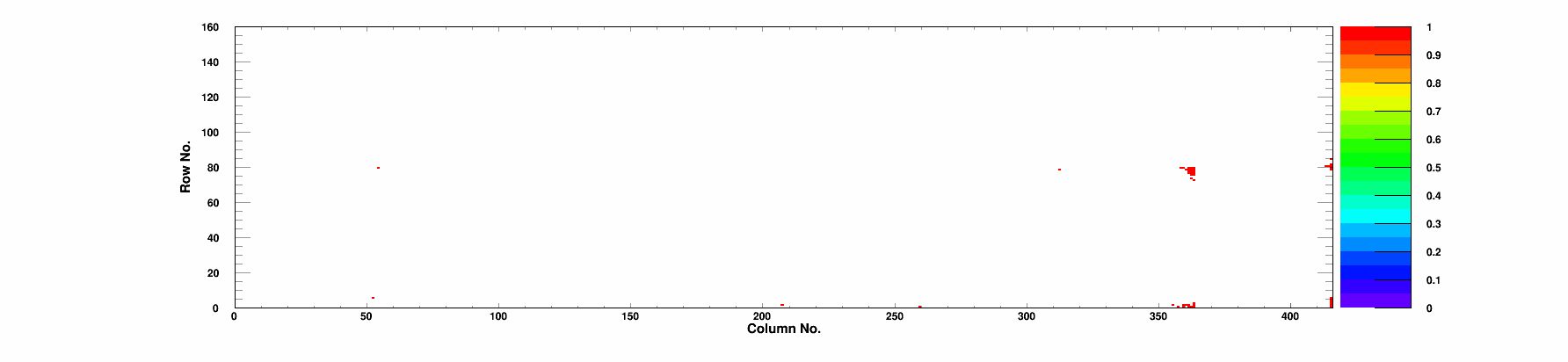

DeadBumps | Dead Bumps | 48 | |
NoisyPixels | Noise Defects | 0 | |
TrimProblems | Trim Problems | 0 | |
PHGainDefects | PH Gain Defects | 0 | |
PHPar1Defects | PH Parameter1 Defects | 0 |
TestCenter | Test Center | ETH | |
TestDate | Test Date | 2015-07-09 | |
TestTime | Test Time | 11:22 | |
TestDuration | Duration | 1:02:35 | |
TempC | Temparature | -20 | °C |
TBM1 | TBM1 | ok, 0x34 0x64 | |
TBM2 | TBM2 | ok, 0x00 0x64 | |
PxarVersion | pXar | v2.2.5+45 gbf85984 | |
DTB_FW | DTB FW | 4.0 | |
ModuleIa | Module Ia | 386.7 | mA |
Noise | Noise | 107.40 | e |
NoiseROCs | Noise grades | 16/0/0 | |

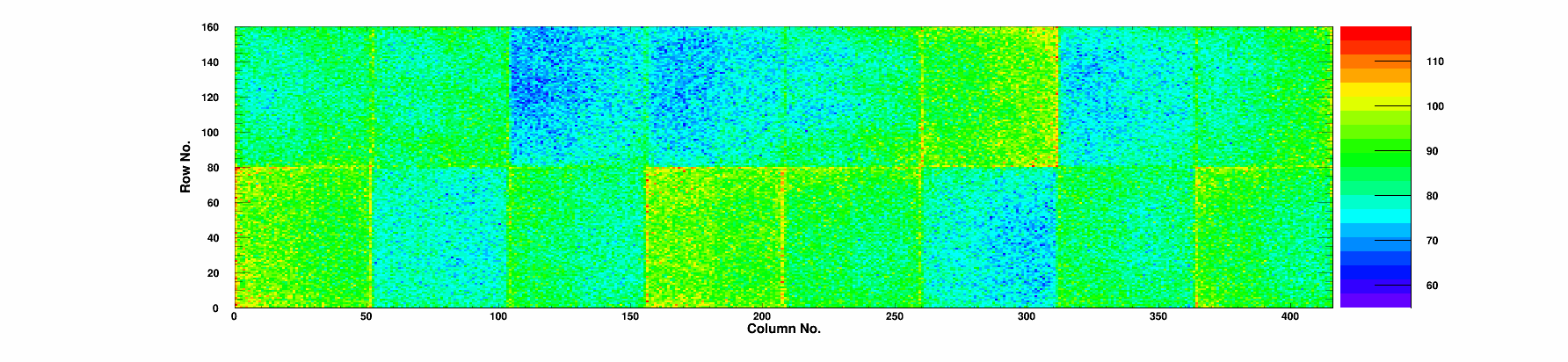

VcalThrWidth | Vcal Thr. Width | 48.94 | e |
VcalThrWidthROCs | Vcal Thr. W. grades | 16/0/0 | |
RelGainWidth | Rel. Gain Width | 0.03 | % |
RelGainWidthROCs | Rel. Gain W. grades | 16/0/0 | |
PedestalSpread | Pedestal Spread | 991.00 | e |
PedestalSpreadROCs | Ped. Spread grades | 16/0/0 | |
Parameter1 | Parameter1 | 0.68 | |
Parameter1ROCs | Par1 grades | 16/0/0 |
Duration | Duration | 1:02:35 | |
MinCurrent | min. Current | 0.451 | A |
MaxCurrent | max. Current | 0.477 | A |
Duration | Duration | 1:02:35 | |
MinCurrent | min. Current | 0.359 | A |
MaxCurrent | max. Current | 0.39 | A |
ModuleIa | Module Ia | 386.7 | mA |
Temperature | Temp. while test | -19.98 +/- 0.00 | °C |
Duration | Duration of test | 0:00:00 |
ROC | Grade | Total | Dead | Mask | Bumps | Trim(Bits) | Address | Noise | Thresh | Gain | Ped | Par1 | Mean noise | Thr [e-] | Thr width | Rel gain width | Ped spread |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Chip 0 |
A
|
5
|
0
|
0
|
5
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
107.85
|
1754 |
52
|
0.029
|
1201
|
Chip 1 |
A
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
96.69
|
1752 |
48
|
0.039
|
1030
|
Chip 2 |
A
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
112.30
|
1748 |
49
|
0.026
|
898
|
Chip 3 |
A
|
1
|
0
|
0
|
0
|
0
|
0
|
0
|
1
|
0
|
0
|
0
|
102.09
|
1752 |
46
|
0.031
|
1014
|
Chip 4 |
A
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
102.36
|
1750 |
46
|
0.035
|
1080
|
Chip 5 |
A
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
104.49
|
1752 |
48
|
0.028
|
856
|
Chip 6 |
A
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
102.92
|
1752 |
47
|
0.035
|
921
|
Chip 7 |
A
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
96.04
|
1752 |
46
|
0.038
|
830
|
Chip 8 |
A
|
1
|
0
|
0
|
0
|
0
|
0
|
0
|
1
|
0
|
0
|
0
|
130.53
|
1753 |
56
|
0.031
|
1064
|
Chip 9 |
A
|
2
|
0
|
0
|
2
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
97.15
|
1753 |
48
|
0.029
|
922
|
Chip 10 |
A
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
109.62
|
1752 |
51
|
0.027
|
910
|
Chip 11 |
A
|
2
|
0
|
0
|
1
|
0
|
0
|
0
|
1
|
0
|
0
|
0
|
117.43
|
1752 |
52
|
0.038
|
1082
|
Chip 12 |
A
|
1
|
0
|
0
|
1
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
114.25
|
1751 |
48
|
0.031
|
1002
|
Chip 13 |
A
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
101.37
|
1755 |
48
|
0.030
|
854
|
Chip 14 |
A
|
32
|
0
|
0
|
31
|
0
|
0
|
0
|
1
|
0
|
0
|
0
|
112.79
|
1753 |
49
|
0.039
|
1003
|
Chip 15 |
A
|
8
|
0
|
0
|
8
|
0
|
0
|
0
|
0
|
0
|
0
|
0
|
110.59
|
1752 |
50
|
0.029
|
1189
|
ModifiedGrading | Modified Grading | True | |
GradingParameters_leakageCurrentRatioB | leakageCurrentRatioB | 20 => -111 |
nTBMs | n | 1 | |
TBMType | Type | tbm09c | |
Core0a_basea | Core 0a base a | 0x64 | |
Core0a_basee | Core 0a base e | 0x34 | |
Core0b_basea | Core 0b base a | 0x64 | |
Core0b_basee | Core 0b base e | 0x00 | |
RocDelay_Ch0 | Roc Delay Ch0 | 4 | |
RocDelay_Ch1 | Roc Delay Ch1 | 4 | |
RocDelay_Ch2 | Roc Delay Ch2 | 4 | |
RocDelay_Ch3 | Roc Delay Ch3 | 4 | |
Phase400 | Phase 400 | 5 | |
Phase160 | Phase 160 | 1 |
nCriticals | # Criticals | 0 | |
nErrors | # Errors | 28 | |
nWarnings | # Warnings | 29 | |
channel_0_count | Channel 0 | 0 | |
channel_1_count | Channel 1 | 0 | |
channel_2_count | Channel 2 | 0 | |
channel_3_count | Channel 3 | 0 | |
message_eventid_count | Event ID mismatch | 10 | |
message_readback_count | Readback start marker | 29 | |
message_tokenchain_count | Token Chain Length | 18 |
