Test Date: 2016-09-19 15:21
Analysis date: 2016-09-19 17:31
Chip 2
Grading
ROCGrade Final ROC Grade A
NumberOfHotPixels # Hot Pixels 50/150 0/0
NumberOfNonUniformColumns # Non-Uniform Columns 50/150 0
NumberOfNonUniformEvents # Non-Uniform ROC Events 50/150 0/0
NumberOfNonUniformColumnEvents # Non-Uniform Col. Events 50/150 0/0
BadDoubleColumns # Bad Double Columns 0
BumpBondingDefects # Bump Bonding Defects 50/150 1/0

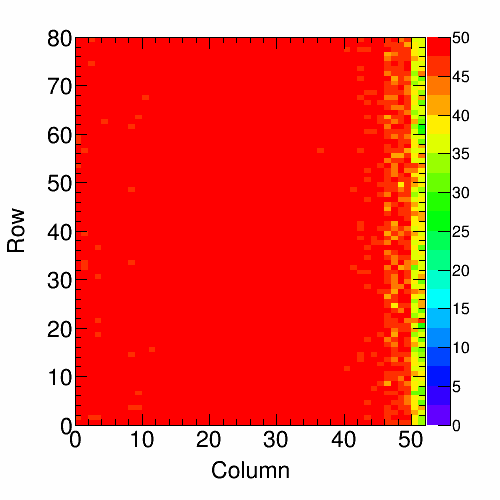

Efficiency Efficiency 50/120 99.86/99.24
EfficiencyFit Efficiency Fit chi2/ndf: 0.43, # points: 91
EfficiencyGrade Efficiency Grade 50/120 (A)/A
BadDoubleColumnsGrade Bad DC Grade A
HotPixelsGrade Hot Pixels Grade 50/150 A/A
HitMapGrade Hit Map Grade 50/150 (A)/A
ReadoutUniformityOverTimeGrade ROC Read. Unif. Grade 50/150 A/A
ColumnReadoutUniformityOverTimeGrade Column Read. Unif. Grade 50/150 A/A
ColumnUniformityGrade Column Uniformity Grade A
NoiseGrade Noise Grade A
Efficiency Interpolation: C2
fitfunction Fit [0]-[1]*x^3
BadDoubleColumns # Bad DCs (excluded from fit) 0
Chi2NDF chi2/ndf 0.43
NumberFitPoints # fit points 91
p0 p0 99.91
p1 p1 3.87e-07
InterpolatedEfficiency50 Interpol. Efficiency 50 99.86
InterpolatedEfficiency120 Interpol. Efficiency 120 99.24

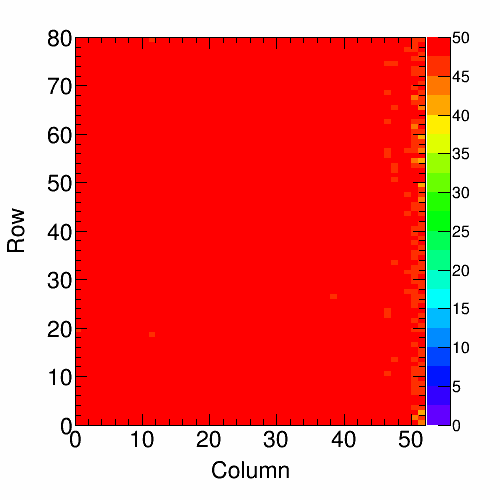

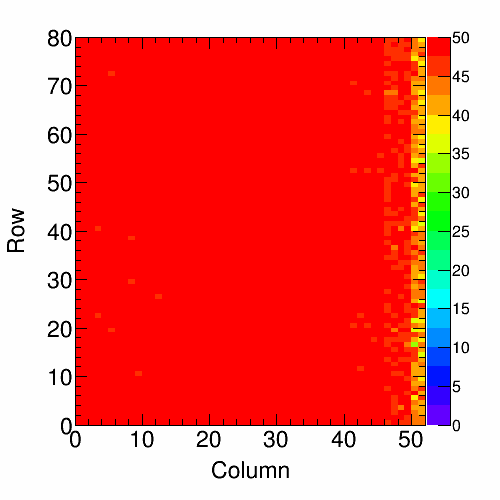

Efficiency Distr. 50: C2
N N 4160
mu μ 99.95
sigma σ 0.33
Efficiency Distr. 75: C2
N N 4160
mu μ 99.89
sigma σ 0.49
Efficiency Distr. 100: C2
N N 4160
mu μ 99.76
sigma σ 0.85
Efficiency Distr. 125: C2
N N 4160
mu μ 99.66
sigma σ 1.04
Efficiency Distr. 150: C2
N N 4160
mu μ 99.44
sigma σ 1.61
Efficiency Distr. 200: C2
N N 4160
mu μ 98.63
sigma σ 3.46
Efficiency Distr. 250: C2
N N 4160
mu μ 97.64
sigma σ 5.61

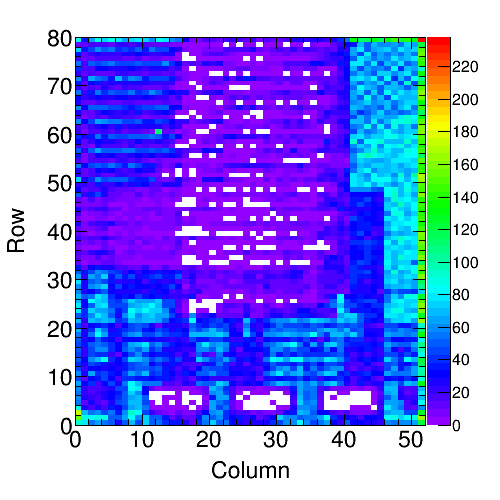

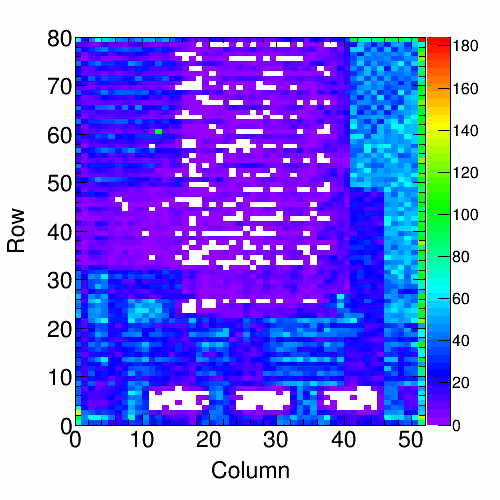

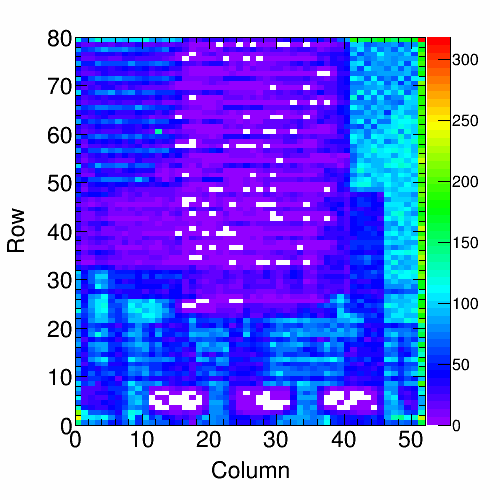

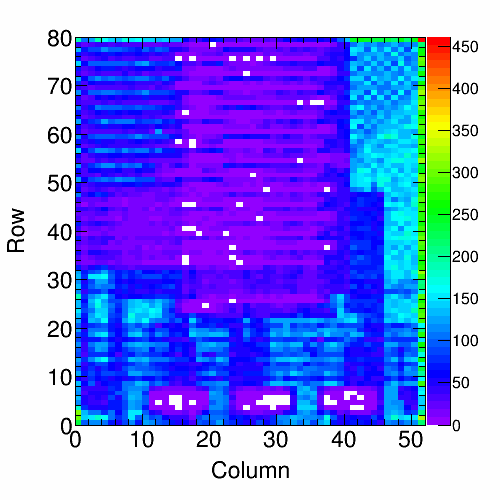

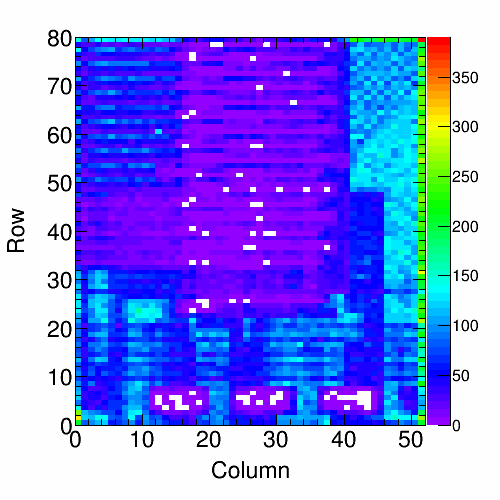

Background Map 50: C2
RealHitrate Real Hitrate 24.72 MHz/cm2
Background Map 75: C2
RealHitrate Real Hitrate 37.24 MHz/cm2
Background Map 100: C2
RealHitrate Real Hitrate 51.44 MHz/cm2
Background Map 125: C2
RealHitrate Real Hitrate 63.61 MHz/cm2

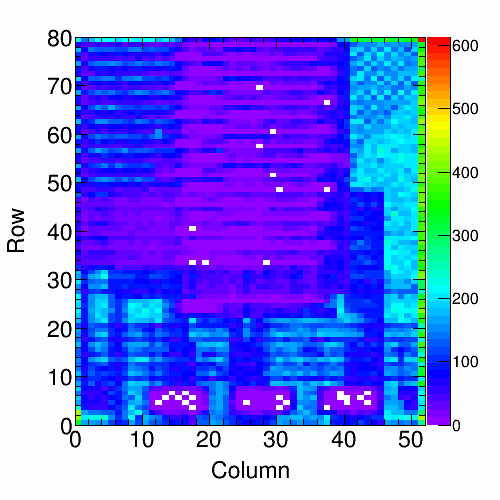

Background Map 150: C2
RealHitrate Real Hitrate 75.88 MHz/cm2
Background Map 200: C2
RealHitrate Real Hitrate 104.35 MHz/cm2

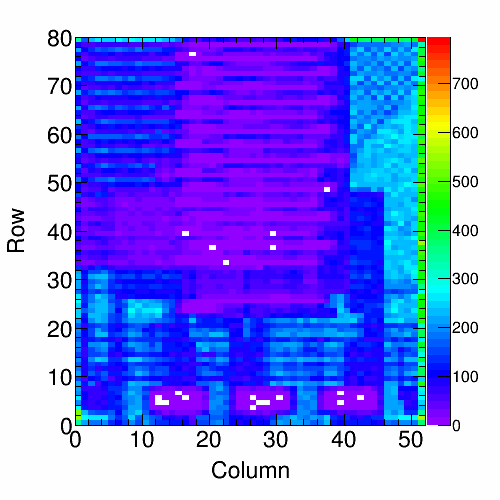

Background Map 250: C2
RealHitrate Real Hitrate 128.96 MHz/cm2

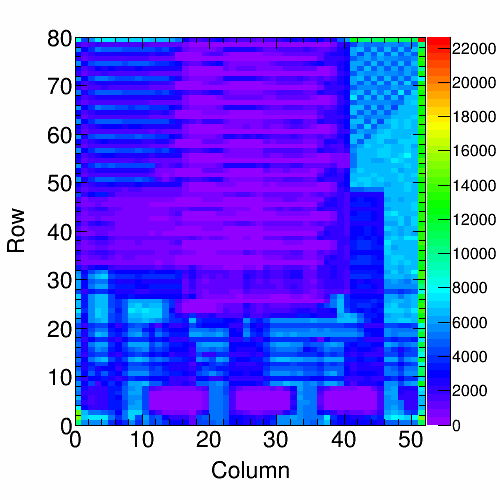

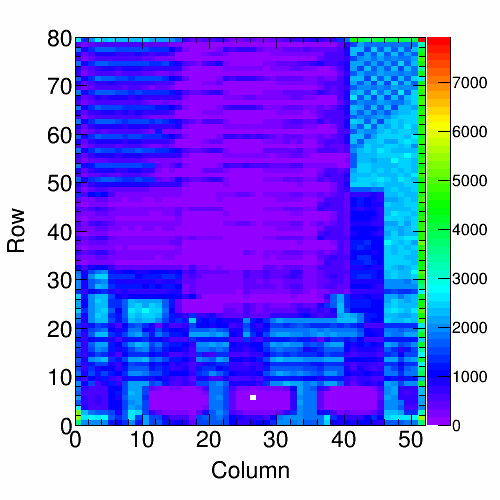

Hit Map 50: C2
RealHitrate Real Hitrate 24.16 MHz/cm2
NumberOfDefectivePixels # Defective Pixels 1
Hit Map 150: C2
RealHitrate Real Hitrate 74.41 MHz/cm2
NumberOfDefectivePixels # Defective Pixels 0
Col. Read. Unif. 50: C2
N N 3243887
mu μ 75151
sigma σ 55085.14
Col. Read. Unif. 150: C2
N N 10078459
mu μ 231411
sigma σ 152033.01
Read. Unif. over Time 50: C2
N N 3907835
mu μ 3963
sigma_th σ_th 62.95
Time unif. distribution 50: C2
chi2/ndf chi2/ndf 1.77
sigma σ 65.46
sigma_th σ_th 62.96
expectation Red curve (expected) Poisson
Read. Unif. over Time 150: C2
N N 12033353
mu μ 12204
sigma_th σ_th 110.47
Time unif. distribution 150: C2
chi2/ndf chi2/ndf 1.58
sigma σ 115.21
sigma_th σ_th 110.48
expectation Red curve (expected) Poisson

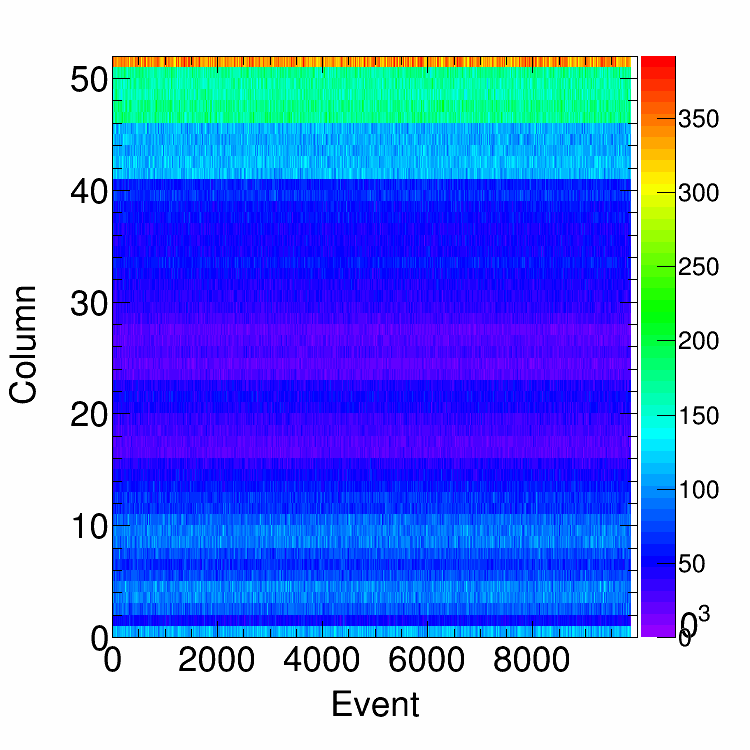

Col. Uniformity Ratio: C2

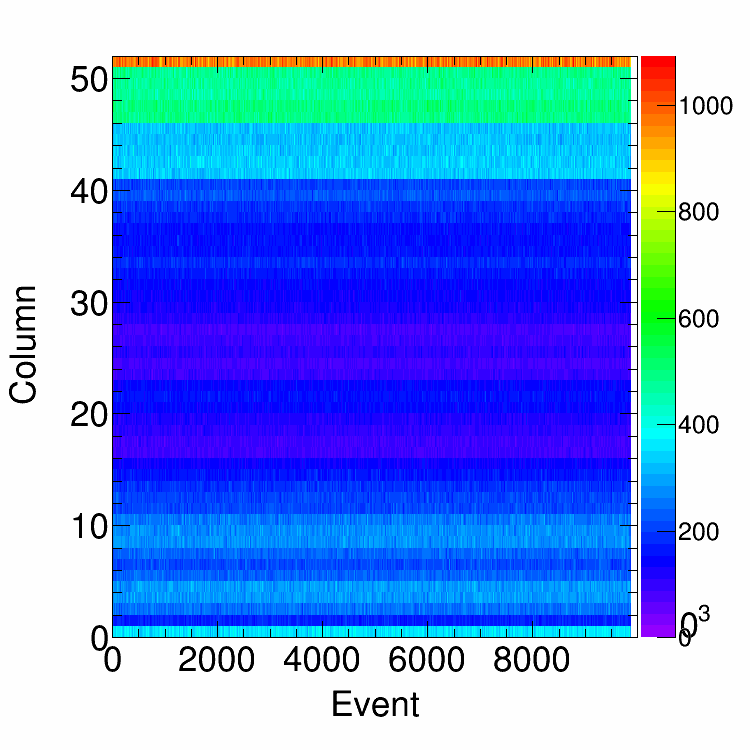

Col. Uniformity per Event: C2 50
mu μ 30.93
sigma fit error of μ 2.44
NumberOfNonUniformColumnEvents Non uniform 10.000 event bins 0
Col. Uniformity per Event: C2 150
mu μ 30.43
sigma fit error of μ 2.46
NumberOfNonUniformColumnEvents Non uniform 10.000 event bins 0
S-Curve widths: Noise (e^{-}) C2 100
N N 4160
mu μ 157.11
sigma RMS 14.29
threshold thr 1971.94
fit fit Gaussian
fit_peak μ fit 156.54
fit_sigma σ fit 13.52
MeasuredHitrate Measured hitrate: 51.8
DC Efficiency Distribution: C2
MeanEfficiency_50 Mean Efficiency 50 MHz/cm2 99.88
MeanEfficiency_120 Mean Efficiency 120 MHz/cm2 99.07
NBadDoubleColumns Bad Double Columns 0
MoReWeb-v1.0.2-10-gbc52a17 on branch psi46master
