Test Date: 2016-09-19 15:21
Analysis date: 2016-09-19 17:31
Chip 10
Grading
ROCGrade |
Final ROC Grade |
A |
|
NumberOfHotPixels |
# Hot Pixels 50/150 |
0/0 |
|
NumberOfNonUniformColumns |
# Non-Uniform Columns 50/150 |
0 |
|
NumberOfNonUniformEvents |
# Non-Uniform ROC Events 50/150 |
0/0 |
|
NumberOfNonUniformColumnEvents |
# Non-Uniform Col. Events 50/150 |
0/0 |
|
BadDoubleColumns |
# Bad Double Columns |
0 |
|
BumpBondingDefects |
# Bump Bonding Defects 50/150 |
0/0 |
|

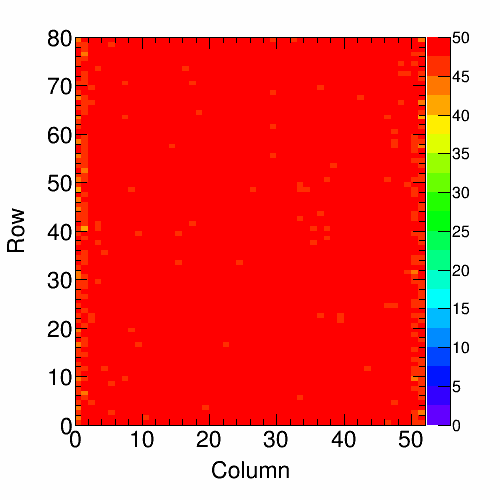

Efficiency |
Efficiency 50/120 |
99.87/99.3 |
|
EfficiencyFit |
Efficiency Fit |
chi2/ndf: 0.65, # points: 97 |
|
EfficiencyGrade |
Efficiency Grade 50/120 |
(A)/A |
|
BadDoubleColumnsGrade |
Bad DC Grade |
A |
|
HotPixelsGrade |
Hot Pixels Grade 50/150 |
A/A |
|
HitMapGrade |
Hit Map Grade 50/150 |
(A)/A |
|
ReadoutUniformityOverTimeGrade |
ROC Read. Unif. Grade 50/150 |
A/A |
|
ColumnReadoutUniformityOverTimeGrade |
Column Read. Unif. Grade 50/150 |
A/A |
|
ColumnUniformityGrade |
Column Uniformity Grade |
A |
|
NoiseGrade |
Noise Grade |
A |
|
Efficiency Interpolation: C10
fitfunction |
Fit |
[0]-[1]*x^3 |
|
BadDoubleColumns |
# Bad DCs (excluded from fit) |
0 |
|
Chi2NDF |
chi2/ndf |
0.65 |
|
NumberFitPoints |
# fit points |
97 |
|
p0 |
p0 |
99.92 |
|
p1 |
p1 |
3.57e-07 |
|
InterpolatedEfficiency50 |
Interpol. Efficiency 50 |
99.87 |
|
InterpolatedEfficiency120 |
Interpol. Efficiency 120 |
99.30 |
|
Efficiency Distr. 50: C10
N |
N |
4160 |
|
mu |
μ |
99.83 |
|
sigma |
σ |
0.61 |
|
Efficiency Distr. 75: C10
N |
N |
4160 |
|
mu |
μ |
99.62 |
|
sigma |
σ |
0.91 |
|
Efficiency Distr. 100: C10
N |
N |
4160 |
|
mu |
μ |
99.18 |
|
sigma |
σ |
1.49 |
|
Efficiency Distr. 125: C10
N |
N |
4160 |
|
mu |
μ |
98.62 |
|
sigma |
σ |
2.13 |
|
Efficiency Distr. 150: C10
N |
N |
4160 |
|
mu |
μ |
97.61 |
|
sigma |
σ |
3.12 |
|
Efficiency Distr. 200: C10
N |
N |
4160 |
|
mu |
μ |
94.36 |
|
sigma |
σ |
6.04 |
|
Efficiency Distr. 250: C10
N |
N |
4160 |
|
mu |
μ |
89.54 |
|
sigma |
σ |
9.31 |
|

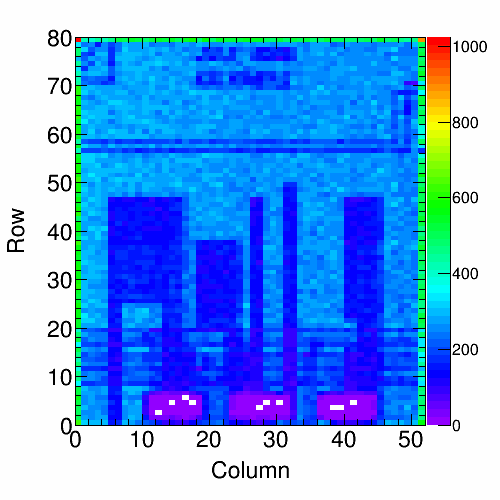

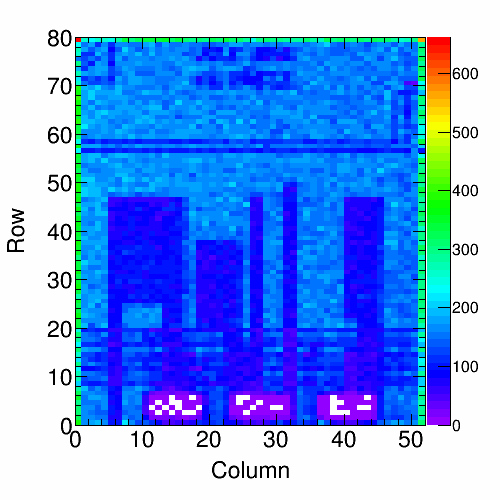

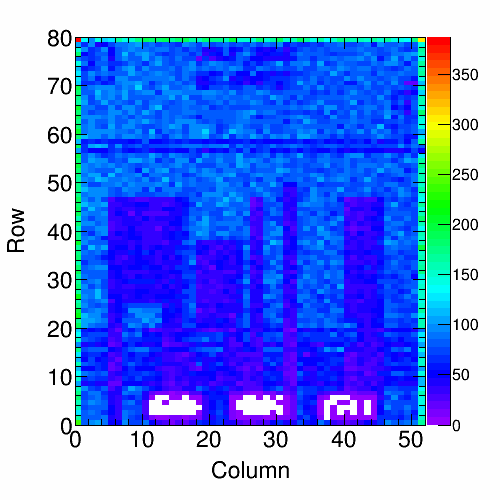

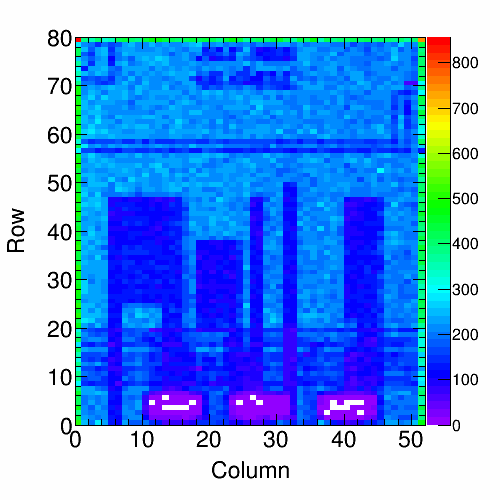

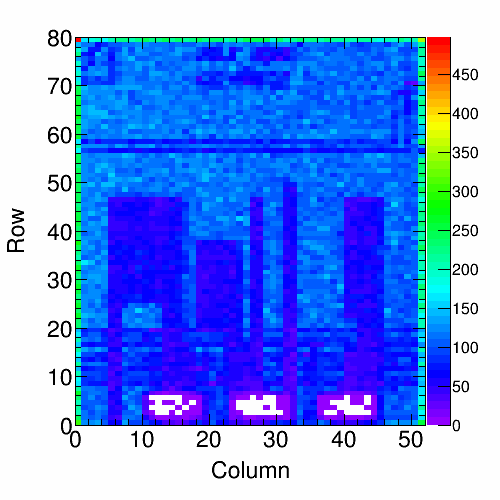

Background Map 50: C10
RealHitrate |
Real Hitrate |
57.17 |
MHz/cm2 |
Background Map 75: C10
RealHitrate |
Real Hitrate |
84.09 |
MHz/cm2 |
Background Map 100: C10
RealHitrate |
Real Hitrate |
115.29 |
MHz/cm2 |
Background Map 125: C10
RealHitrate |
Real Hitrate |
139.25 |
MHz/cm2 |
Background Map 150: C10
RealHitrate |
Real Hitrate |
165.64 |
MHz/cm2 |
Background Map 200: C10
RealHitrate |
Real Hitrate |
223.49 |
MHz/cm2 |
Background Map 250: C10
RealHitrate |
Real Hitrate |
276.34 |
MHz/cm2 |
Masked Hot Pixels 50: C10
Masked Hot Pixels 150: C10

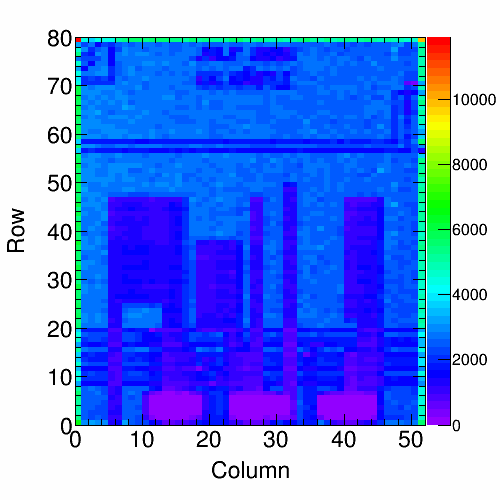

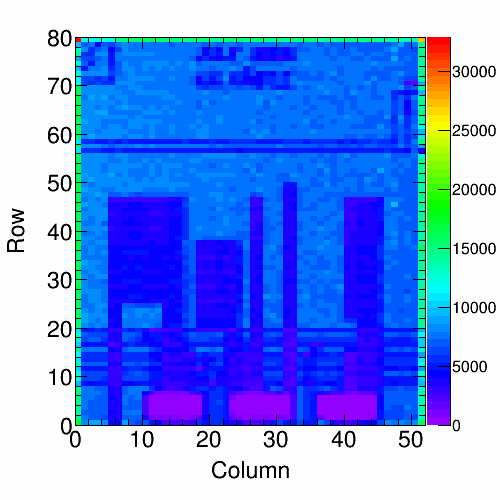

Hit Map 50: C10
RealHitrate |
Real Hitrate |
55.56 |
MHz/cm2 |
NumberOfDefectivePixels |
# Defective Pixels |
0 |
|
Hit Map 150: C10
RealHitrate |
Real Hitrate |
162.70 |
MHz/cm2 |
NumberOfDefectivePixels |
# Defective Pixels |
0 |
|
Col. Read. Unif. 50: C10
N |
N |
7798067 |
|
mu |
μ |
172802 |
|
sigma |
σ |
51688.29 |
|
Col. Read. Unif. 150: C10
N |
N |
22894884 |
|
mu |
μ |
505968 |
|
sigma |
σ |
143901.77 |
|
Read. Unif. over Time 50: C10
N |
N |
8985701 |
|
mu |
μ |
9113 |
|
sigma_th |
σ_th |
95.46 |
|
Time unif. distribution 50: C10
chi2/ndf |
chi2/ndf |
1.31 |
|
sigma |
σ |
101.03 |
|
sigma_th |
σ_th |
95.46 |
|
expectation |
Red curve (expected) |
Poisson |
|
Read. Unif. over Time 150: C10
N |
N |
26310336 |
|
mu |
μ |
26684 |
|
sigma_th |
σ_th |
163.35 |
|
Time unif. distribution 150: C10
chi2/ndf |
chi2/ndf |
8.49 |
|
sigma |
σ |
185.96 |
|
sigma_th |
σ_th |
163.36 |
|
expectation |
Red curve (expected) |
Poisson |
|
Col. Uniformity Ratio: C10

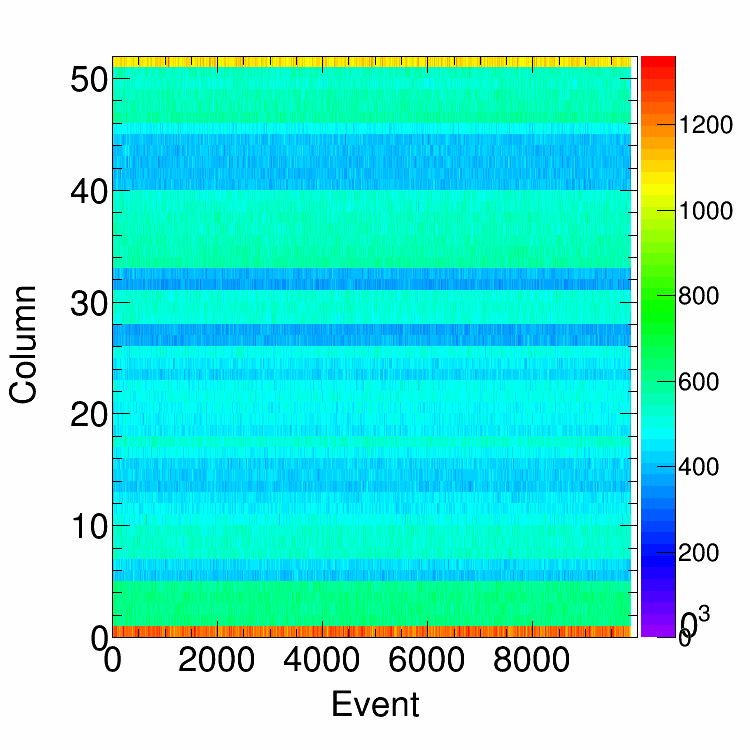

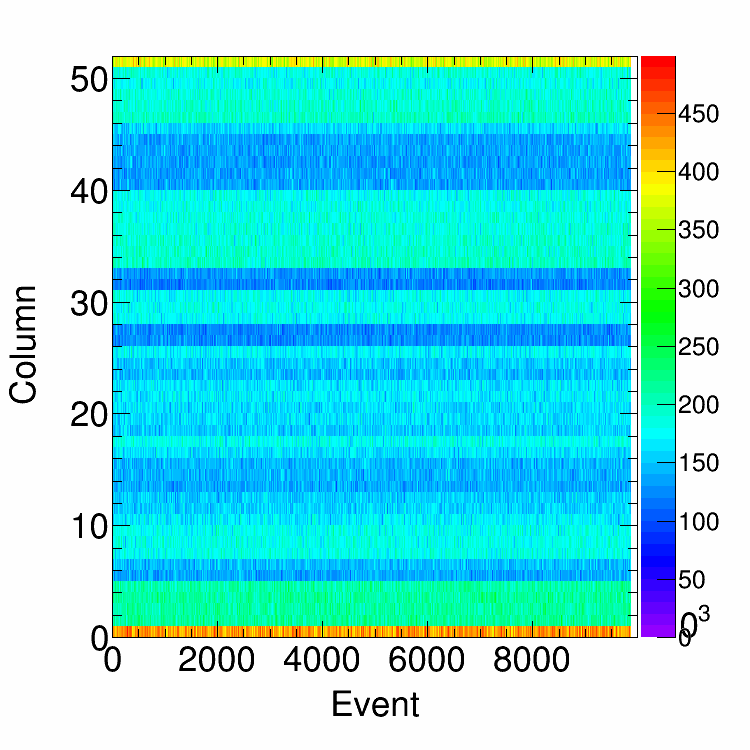

Col. Uniformity per Event: C10 50
mu |
μ |
25.77 |
|
sigma |
fit error of μ |
2.26 |
|
NumberOfNonUniformColumnEvents |
Non uniform 10.000 event bins |
0 |
|
Col. Uniformity per Event: C10 150
mu |
μ |
25.85 |
|
sigma |
fit error of μ |
2.23 |
|
NumberOfNonUniformColumnEvents |
Non uniform 10.000 event bins |
0 |
|
S-Curve widths: Noise (e^{-}) C10 100
N |
N |
4160 |
|
mu |
μ |
152.82 |
|
sigma |
RMS |
15.38 |
|
threshold |
thr |
2156.14 |
|
fit |
fit |
Gaussian |
|
fit_peak |
μ fit |
152.28 |
|
fit_sigma |
σ fit |
14.70 |
|
MeasuredHitrate |
Measured hitrate: |
115.1 |
|
DC Efficiency Distribution: C10
MeanEfficiency_50 |
Mean Efficiency 50 MHz/cm2 |
99.87 |
|
MeanEfficiency_120 |
Mean Efficiency 120 MHz/cm2 |
99.30 |
|
NBadDoubleColumns |
Bad Double Columns |
0 |
|
MoReWeb-v1.0.2-10-gbc52a17 on branch psi46master
