Test Date: 2016-09-05 15:24
Analysis date: 2016-09-05 16:58
Chip 5
Grading
ROCGrade Final ROC Grade A
NumberOfHotPixels # Hot Pixels 50/150 0/0
NumberOfNonUniformColumns # Non-Uniform Columns 50/150 0
NumberOfNonUniformEvents # Non-Uniform ROC Events 50/150 0/0
NumberOfNonUniformColumnEvents # Non-Uniform Col. Events 50/150 0/0
BadDoubleColumns # Bad Double Columns 0
BumpBondingDefects # Bump Bonding Defects 50/150 1/1
Efficiency Efficiency 50/120 99.86/99.31
EfficiencyFit Efficiency Fit chi2/ndf: 0.59, # points: 74
EfficiencyGrade Efficiency Grade 50/120 (A)/A
BadDoubleColumnsGrade Bad DC Grade A
HotPixelsGrade Hot Pixels Grade 50/150 A/A
HitMapGrade Hit Map Grade 50/150 (A)/A
ReadoutUniformityOverTimeGrade ROC Read. Unif. Grade 50/150 A/A
ColumnReadoutUniformityOverTimeGrade Column Read. Unif. Grade 50/150 A/A
ColumnUniformityGrade Column Uniformity Grade A
NoiseGrade Noise Grade A
Efficiency Interpolation: C5
fitfunction Fit [0]-[1]*x^3
BadDoubleColumns # Bad DCs (excluded from fit) 0
Chi2NDF chi2/ndf 0.59
NumberFitPoints # fit points 74
p0 p0 99.91
p1 p1 3.43e-07
InterpolatedEfficiency50 Interpol. Efficiency 50 99.86
InterpolatedEfficiency120 Interpol. Efficiency 120 99.31
Efficiency Distr. 50: C5
N N 4160
mu μ 99.78
sigma σ 0.67
Efficiency Distr. 75: C5
N N 4160
mu μ 99.49
sigma σ 1.05
Efficiency Distr. 100: C5
N N 4160
mu μ 98.79
sigma σ 1.78
Efficiency Distr. 125: C5
N N 4160
mu μ 97.97
sigma σ 2.59
Efficiency Distr. 150: C5
N N 4160
mu μ 96.63
sigma σ 3.74
Efficiency Distr. 200: C5
N N 4160
mu μ 91.64
sigma σ 7.01
Efficiency Distr. 250: C5
N N 4160
mu μ 84.63
sigma σ 10.28
Background Map 50: C5
RealHitrate Real Hitrate 67.77 MHz/cm2

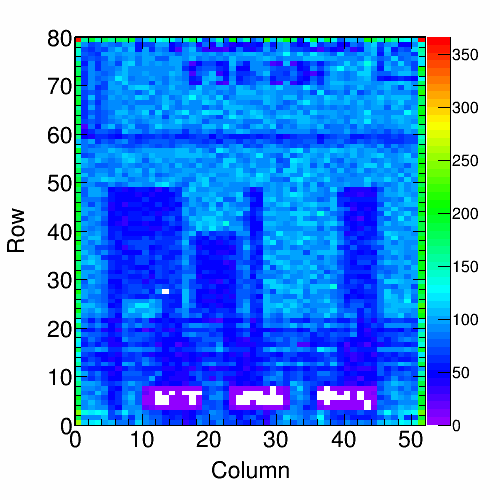

Background Map 75: C5
RealHitrate Real Hitrate 99.25 MHz/cm2
Background Map 100: C5
RealHitrate Real Hitrate 135.30 MHz/cm2
Background Map 125: C5
RealHitrate Real Hitrate 163.90 MHz/cm2
Background Map 150: C5
RealHitrate Real Hitrate 195.16 MHz/cm2

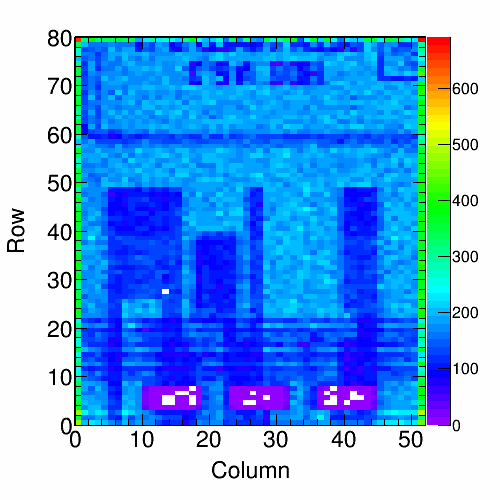

Background Map 200: C5
RealHitrate Real Hitrate 263.80 MHz/cm2

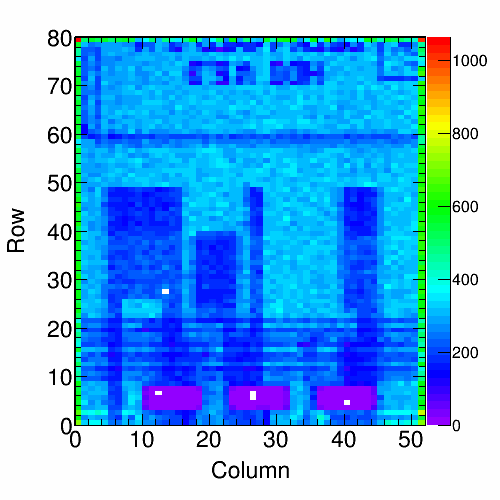

Background Map 250: C5
RealHitrate Real Hitrate 325.04 MHz/cm2
Hit Map 50: C5
RealHitrate Real Hitrate 66.25 MHz/cm2
NumberOfDefectivePixels # Defective Pixels 1
Hit Map 150: C5
RealHitrate Real Hitrate 192.16 MHz/cm2
NumberOfDefectivePixels # Defective Pixels 1
Col. Read. Unif. 50: C5
N N 9361881
mu μ 206040
sigma σ 55220.15
Col. Read. Unif. 150: C5
N N 27243364
mu μ 597586
sigma σ 151708.32
Read. Unif. over Time 50: C5
N N 10714090
mu μ 10866
sigma_th σ_th 104.24
Time unif. distribution 50: C5
chi2/ndf chi2/ndf 2.69
sigma σ 110.36
sigma_th σ_th 104.24
expectation Red curve (expected) Poisson
Read. Unif. over Time 150: C5
N N 31074485
mu μ 31516
sigma_th σ_th 177.53
Time unif. distribution 150: C5
chi2/ndf chi2/ndf 13.47
sigma σ 204.90
sigma_th σ_th 177.54
expectation Red curve (expected) Poisson

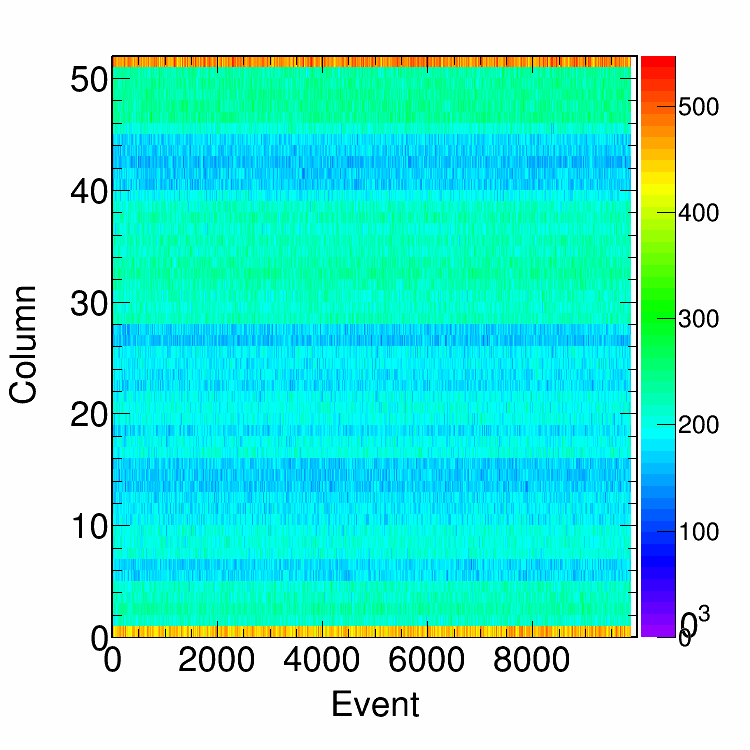

Col. Uniformity Ratio: C5
Col. Uniformity per Event: C5 50
mu μ 26.56
sigma fit error of μ 2.21
NumberOfNonUniformColumnEvents Non uniform 10.000 event bins 0
Col. Uniformity per Event: C5 150
mu μ 26.34
sigma fit error of μ 2.22
NumberOfNonUniformColumnEvents Non uniform 10.000 event bins 0
S-Curve widths: Noise (e^{-}) C5 100
N N 4160
mu μ 163.83
sigma RMS 16.00
threshold thr 2210.18
fit fit Gaussian
fit_peak μ fit 163.50
fit_sigma σ fit 15.48
MeasuredHitrate Measured hitrate: 134.9
DC Efficiency Distribution: C5
MeanEfficiency_50 Mean Efficiency 50 MHz/cm2 99.86
MeanEfficiency_120 Mean Efficiency 120 MHz/cm2 99.32
NBadDoubleColumns Bad Double Columns 0
