Test Date: 2016-06-10 10:53
Analysis date: 2016-06-10 13:53
M2242 XRayHRQualification
Chips

Overview

Summary
Module Module M2242
Grade Grade A
ManualGrade Manual Grade None
ROCGrades ROC Grades A/B/C 16/0/0
PixelDefects Total Pixel Defects 9

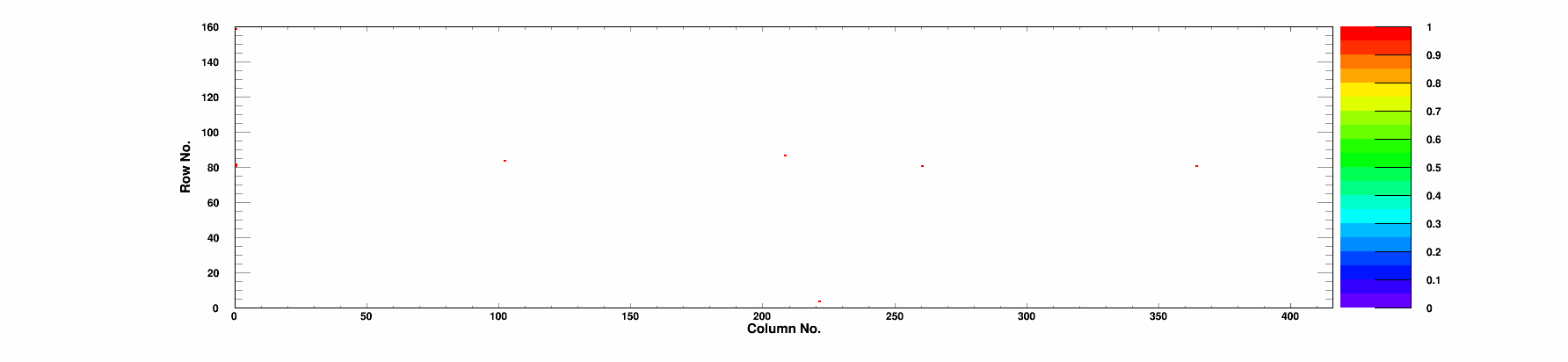

BumpBondingDefects Bump Bonding Defects 7
NoisyPixels Noisy Pixels 2

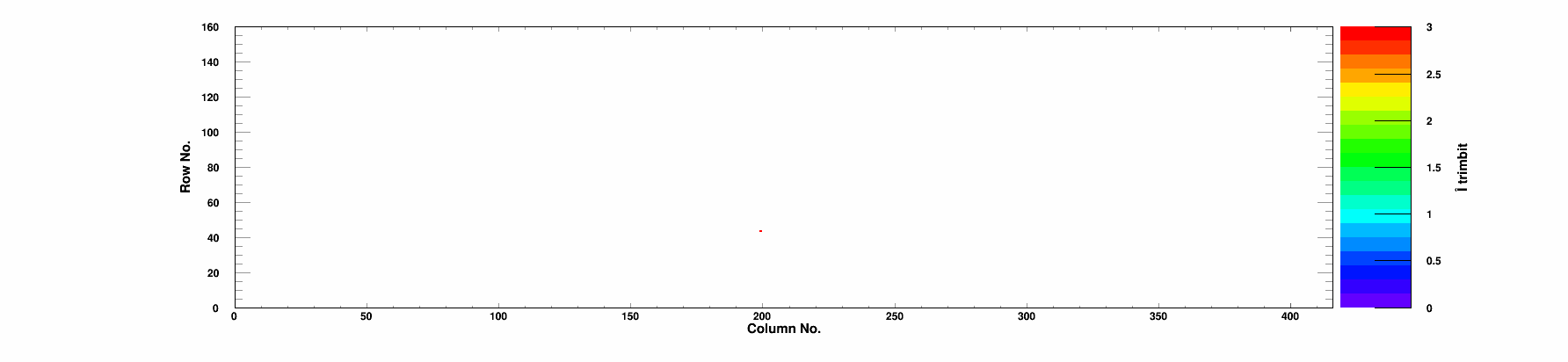

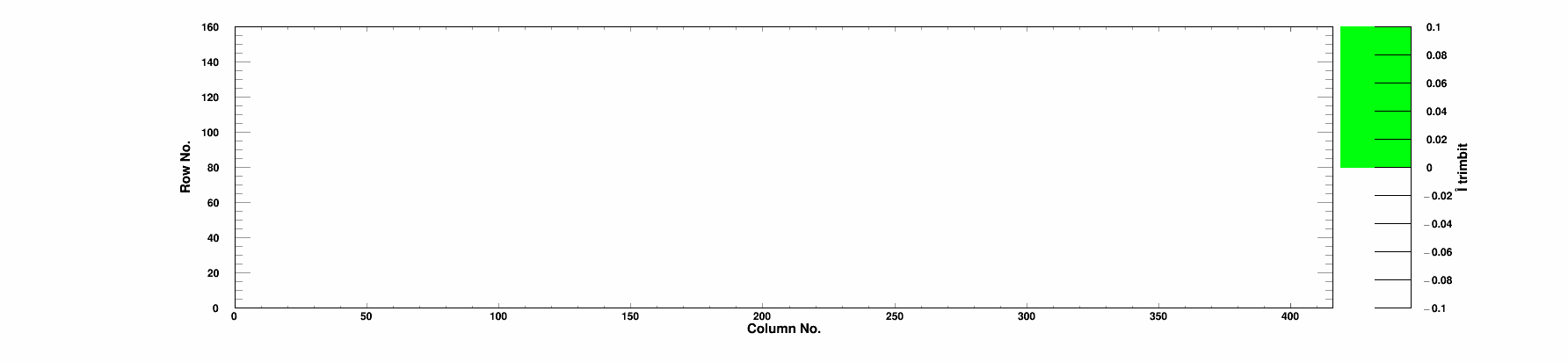

HotPixelDefects Hot Pixels 0
ROCsWithReadoutProblems ROCs with r/o problems 0
ROCsWithUniformityProblems ROCs with unif problems 0

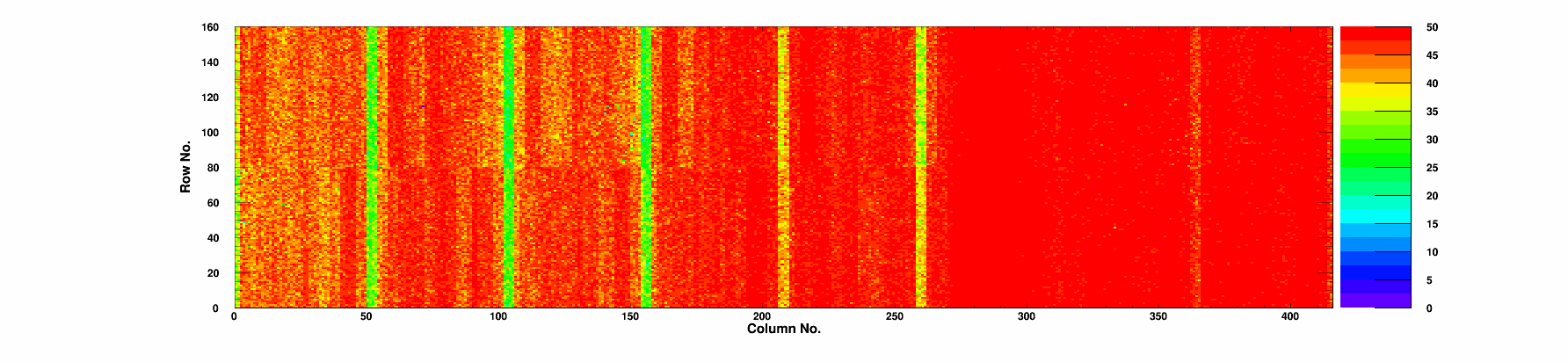

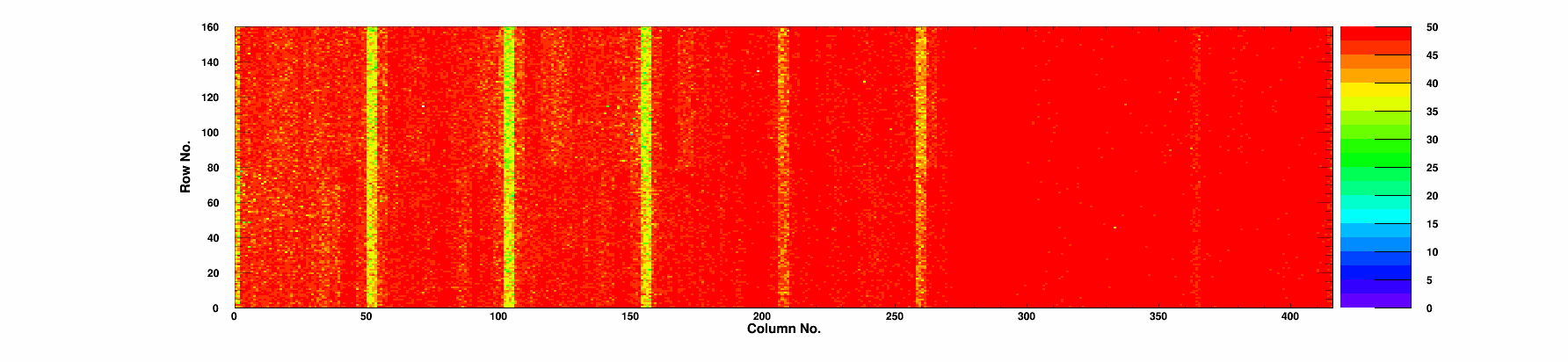

Efficiency Efficiency 50/120 99.87/99.28 %

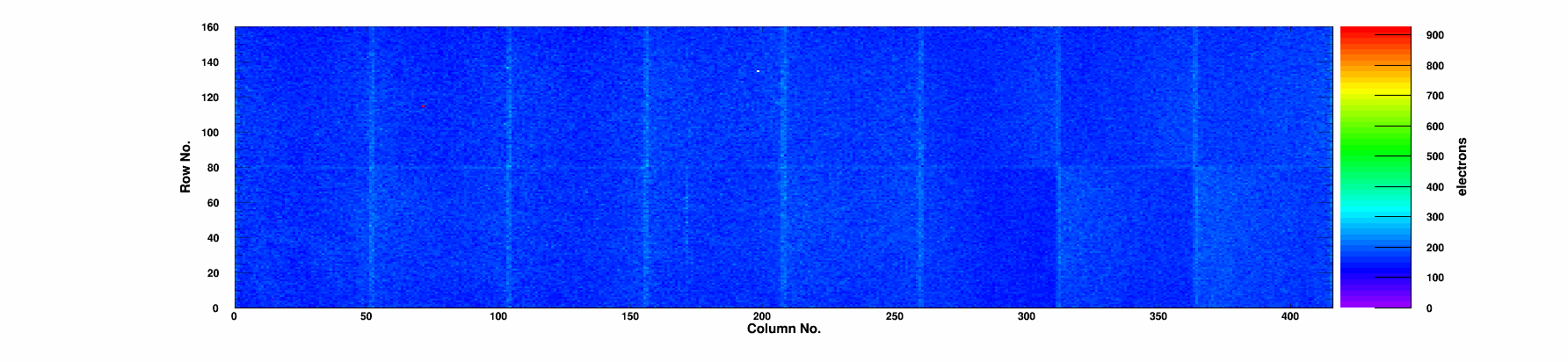

Noise Mean Noise 164 e-
Summary ROCs

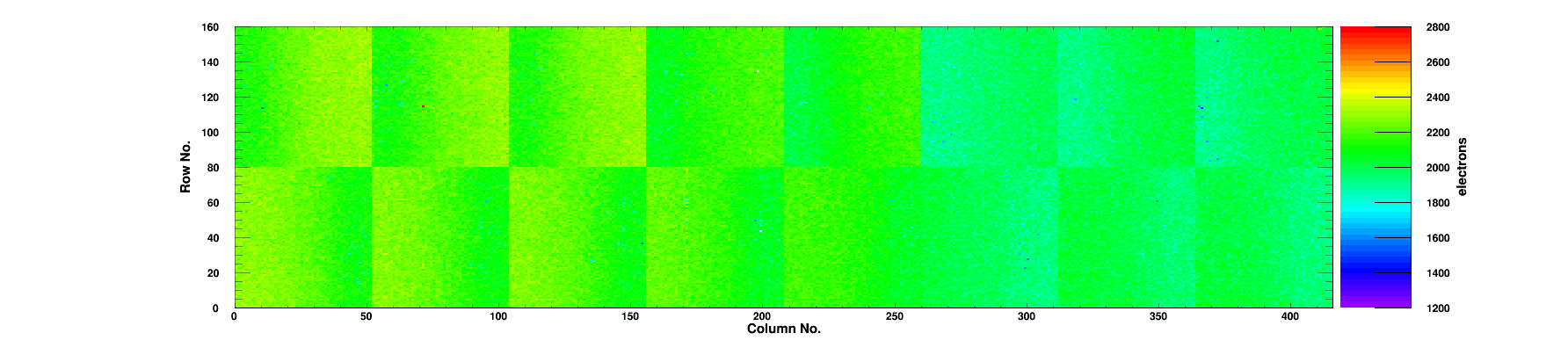

ROC Grade Def DC Eff 50 Eff 120 Eff chi2 Rate "50" Rate "150" BB def R/O Unif. Thr [e-] "100" Noise "100" Noisy pix
Chip 0
A
1 0 99.85 99.02 0.83 28.8 85.5 1 0/0 0 1971 170 0
Chip 1
A
0 0 99.85 99.26 1.21 29.5 89.1 0 0/0 0 1979 163 0
Chip 2
A
1 0 99.84 99.02 0.59 25.9 79.4 1 0/0 0 1954 160 0
Chip 3
A
1 0 99.88 99.36 0.4 47.5 138.5 1 0/0 0 2105 166 0
Chip 4
A
1 0 99.88 99.32 0.77 53.3 154.7 0 0/0 0 2103 168 1
Chip 5
A
0 0 99.87 99.31 1.02 67.3 190.0 0 0/0 0 2218 161 0
Chip 6
A
2 0 99.88 99.35 0.71 63.1 179.1 1 0/0 0 2208 159 1
Chip 7
A
3 0 99.88 99.37 0.44 67.9 191.7 3 0/0 0 2228 158 0
Chip 8
A
0 0 99.86 99.36 1.07 66.4 188.4 0 0/0 0 2208 162 0
Chip 9
A
0 0 99.87 99.36 0.65 58.6 167.9 0 0/0 0 2188 166 0
Chip 10
A
0 0 99.89 99.34 0.7 60.0 171.2 0 0/0 0 2187 163 0
Chip 11
A
0 0 99.87 99.33 0.58 51.0 146.9 0 0/0 0 2149 165 0
Chip 12
A
0 0 99.87 99.36 0.51 48.2 139.4 0 0/0 0 2123 171 0
Chip 13
A
0 0 99.86 99.20 0.62 23.5 73.0 0 0/0 0 1975 154 0
Chip 14
A
0 0 99.87 99.31 0.57 29.6 88.5 0 0/0 0 1991 166 0
Chip 15
A
0 0 99.88 99.28 0.46 30.7 90.6 0 0/0 0 1980 174 0

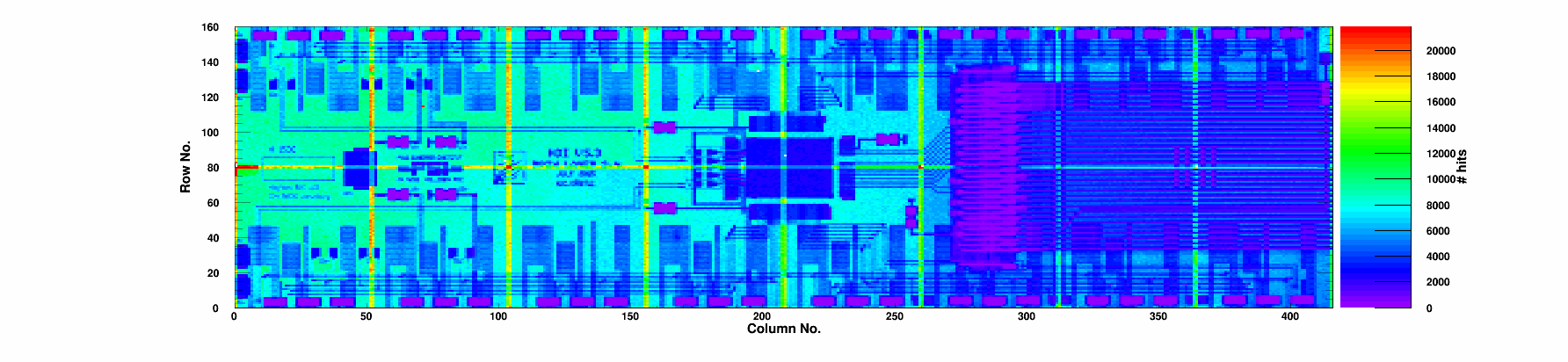

Hits distribution 50 inner/edge/corner
Hits distribution 150 inner/edge/corner
Setup
TestCenter Test Center ETHZ
TestDate Test Date 2016-06-10
TestTime Test Time 10:53
TestDuration Duration 1:27:47
pXar pXar version v2.7.5+30~g833b08f
DTB_FW DTB FW 4.6
Errors
nCriticals # Criticals 0
nErrors # Errors 0
nWarnings # Warnings 0
channel_0_count Channel 0 0
channel_1_count Channel 1 0
channel_2_count Channel 2 0
channel_3_count Channel 3 0
Logfile

Overview

MoReWeb-v1.0.0-5-g82d9ff6 on branch psi46master
