Test Date: 2016-02-26 10:11
Analysis date: 2016-05-26 11:55
Chip 1
Pixel Map: C1
NNotAlivePixels Tot. Dead Pixels 1
NDeadPixels - N Dead Pixels 1
NNoisyPixels - N Noisy Pixels 0
NMaskDefects - N Mask Defects 0
NInefficentPixels - N Inefficent Pixels 0
SCurveWidths
N N 4159
mu μ 134.22
sigma RMS 15.09
NNoiseDefects # Noise defects 0

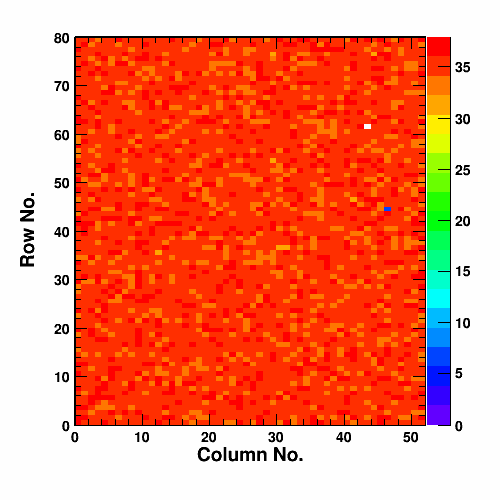

Vcal Threshold Trimmed
N N 4159
mu μ 35.01
sigma σ_fit 0.95
NTrimProblems N Trim Problems 1

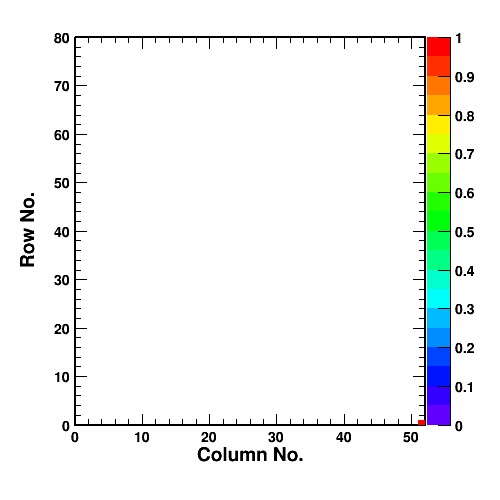

Bump Bonding Problems: C1
NDeadBumps N Dead Bumps 1

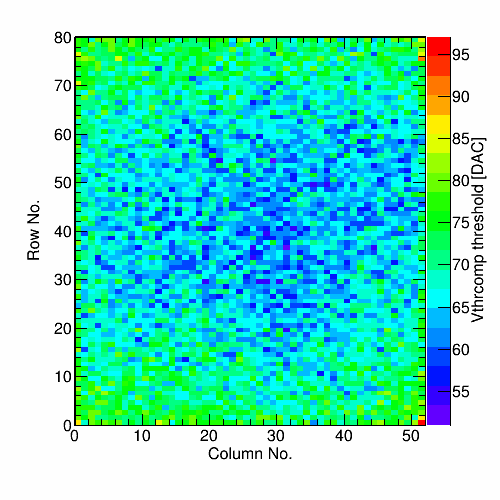

Bump Bonding: C1
Mean Mean 65.97
RMS RMS 6.14
Threshold Threshold 97.0
nSigma σ 5.0
nBumpBondingProblems N BumpProblems 1.0
nBumpBondingProblemsOld N (old cut) 1
Summary
Total Total 3
nDeadPixel - Dead Pixels 1
nMaskDefect - Mask Defects 0
nDeadBumps - Dead Bumps 1
nDeadTrimbits - Dead Trimbits 0
nAddressProblems - Address Problems 0
empty
nNoisy1Pixel >100% efficiency in alive map 0
nNoisy2Pixel Noisy Pixels 0
nThrDefect Trim Problems 1
nGainDefect PH Gain defects 1
nPedDefect PH Pedestal defects 0
nPar1Defect PH Parameter1 Defects 0
PixelDefectsGrade Pixel Defects Grade ROC 1

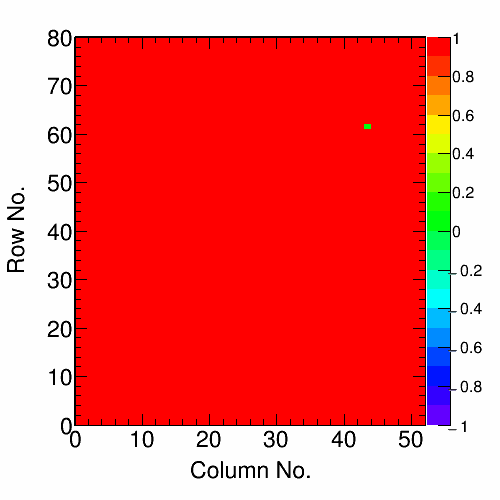

Address Decoding: C1
NAddressDecodingProblems N Address DecodingProblems 0

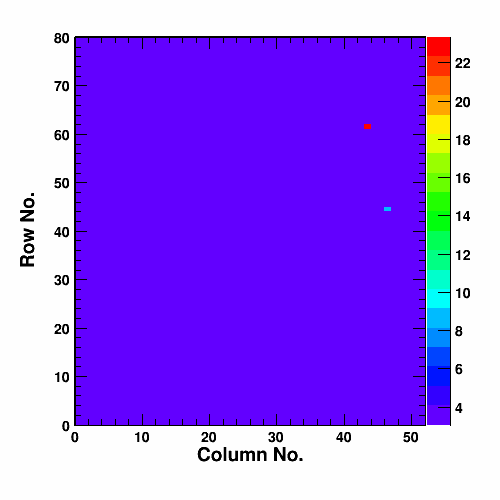

PHCalibrationGain
N N 4158
mu μ 3.30
sigma RMS 0.09
NGainDefects # Gain defects 1
over >= 2.00
PHCalibrationParameter1
Par1N Par1 N 4158
Par1mu Par1 μ 0.59
Par1sigma Par1 RMS 0.05
PHCalibrationPedestal
N N 4159
mu μ 64.09
sigma RMS 28.30
mu_electrons μ_electrons 3204.38
sigma_electrons σ_electrons 1415.06

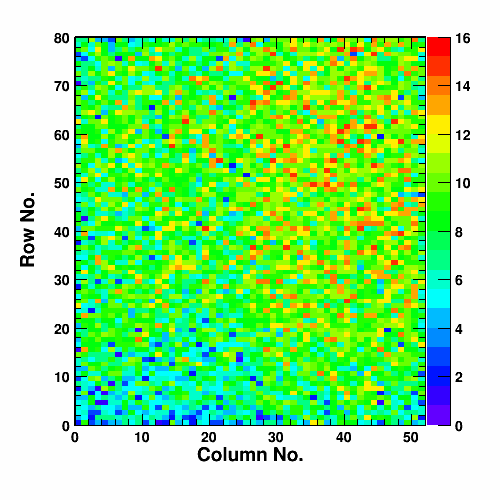

Trim Bits
mu μ 8.85
sigma RMS 2.62

Overview

OpParameters
vcalTrim vcalTrim 35
Vana Vana 92
CalDel CalDel 160
VthrComp VthrComp 101
Vtrim Vtrim 114
PHScale PHScale 78
PHOffset PHOffset 182

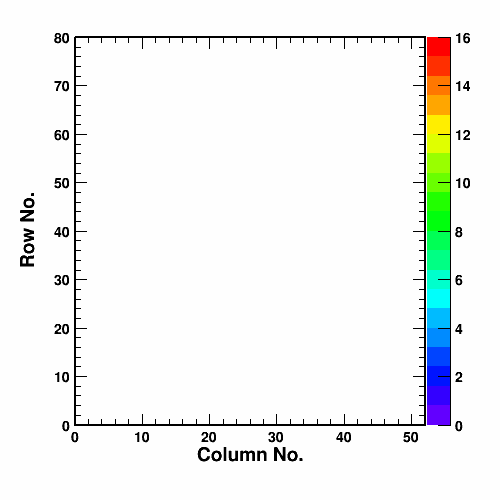

Trim Bit Problems
nDeadTrimbits Dead Trimbits 0
nDeadPixels Dead Pixels 1

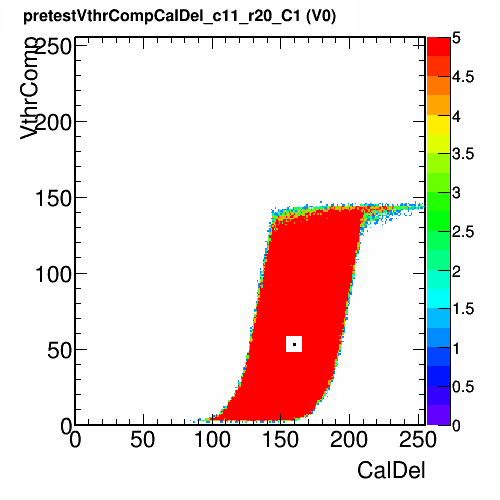

DacParameterOverview

Overview

PerformanceParameters
Noise Noise 134.22
Threshold Threshold 1750
ThresholdWidth ThresholdWidth 48
RelativeGainWidth RelativeGainWidth 0.027
TrimBits_mu TrimBits_mu 8.85
TrimBits_sigma TrimBits_sigma 2.62
Iana [ADC]/Iana [mA]
FitFunction fit [0]+[1]*x+[2]*x**2
par0ia par0ia -7.659e+00
par1ia par1ia 4.219e+00
par2ia par2ia 2.680e-02
chi2ia chi2/ndf 4.14
Vdig [ADC]/Vdig [V]
FitFunction fit [0]+[1]*x
par0vd par0vd 4.094e+00
par1vd par1vd 6.285e+01
chi2vd chi2/ndf 0.34
Vana [ADC]/Vana [V]
FitFunction fit [0]+[1]*x
par0va par0va 1.502e+00
par1va par1va 6.268e+01
chi2va chi2/ndf 0.22
ReadbackCalVbg
Vbg Vbg 1.169
ReadbackCal
par0vd par0vd 4.09e+00
par1vd par1vd 6.29e+01
par0va par0va 1.50e+00
par1va par1va 6.27e+01
par0rbia par0rbia 9.58e+00
par1rbia par1rbia 1.09e+00
par0tbia par0tbia 4.49e+00
par1tbia par1tbia 2.24e-01
par2tbia par2tbia -1.38e-04
Vbg Vbg 1.169
par0ia par0ia -7.659e+00
par1ia par1ia 4.219e+00
par2ia par2ia 2.680e-02
ReadbackCalibrated Calibrated True
