Test Date: 2016-02-23 10:05
Analysis date: 2016-05-26 10:43
M2163 ModuleFulltestPxar_m20_1
Chips

Overview

_
Summary 1
Module Module M2163
Grade Grade A
ElectricalGrade Electrical Grade A
IVGrade IV Grade None
ManualGrade Manual Grade None
PixelDefects Pixel Defects - A/B/C 12 - 16/0/0
DeadPixels Dead Pixels 2
AddressProblems Address Problems 0
ThresholdDefects Threshold Defects 4
MaskDefects Mask Defects 0
DeadBumps Dead Bumps 5
NoisyPixels Noise Defects 0
TrimProblems Trim Problems 2
PHGainDefects PH Gain Defects 2
PHPar1Defects PH Parameter1 Defects 2
Summary 2
TestCenter Test Center ETH
TestDate Test Date 2016-02-23
TestTime Test Time 10:05
TestDuration Duration 1:22:15
TempC Temparature -20 °C
TBM1 TBM1 ok, 0x34 0x64
TBM2 TBM2 ok, 0x00 0x64
PxarVersion pXar v2.7.5+16 g4df2ad8
DTB_FW DTB FW 4.6
ModuleIa Module Ia 385.9 mA
Summary 3
Noise Noise 123.43 e
NoiseROCs Noise grades 16/0/0
VcalThrWidth Vcal Thr. Width 42.81 e
VcalThrWidthROCs Vcal Thr. W. grades 16/0/0
RelGainWidth Rel. Gain Width 0.03 %
RelGainWidthROCs Rel. Gain W. grades 16/0/0
PedestalSpread Pedestal Spread 1093.00 e
PedestalSpreadROCs Ped. Spread grades 16/0/0
Parameter1 Parameter1 0.75
Parameter1ROCs Par1 grades 16/0/0
_
Noise

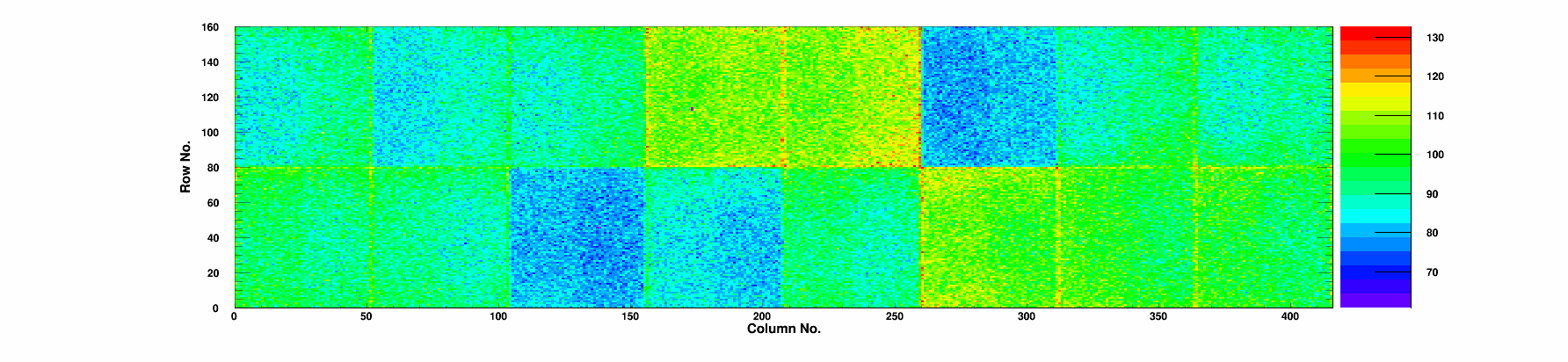

Vcal Threshold Width
RelativeGainWidth
PedestalSpread
Parameter1
CalDel
mu μ 139.56
caldelspread CalDel spread 37
PHScale
mu μ 84.00
phscalespread PHScale spread 16
PHOffset
mu μ 166.06
phoffsetspread PHOffset spread 33
VthrComp
mu μ 93.00
vthrcompspread VthrComp spread 24
Vtrim
mu μ 97.88
vtrimspread Vtrim spread 41
Vana
mu μ 85.50
vanaspread Vana spread 22
Digital Current
Duration Duration 1:22:15
MinCurrent min. Current 0.373 A
MaxCurrent max. Current 0.526 A
Analog Current
Duration Duration 1:22:15
MinCurrent min. Current 0.069 A
MaxCurrent max. Current 0.391 A
ModuleIa Module Ia 385.9 mA
IanaLoss
IanaLossProblems Iana problems No
Mean mean 19.15
Min min 18.50
Max max 20.10
NROCsNotProgrammable ROCs not programmable 0
Temperature
Temperature Temp. while test -20.00 +/- 0.02 °C
Duration Duration of test 1:29:23
Summary ROCs
ROC Grade Total Dead Mask Bumps Trim(Bits) Address Noise Thresh Gain Ped Par1 Mean noise Thr [e-] Thr width Rel gain width Ped spread
Chip 0
A
0
0
0
0
0
0
0
0
0
0
0
123.38
1748
42
0.034
1015
Chip 1
A
0
0
0
0
0
0
0
0
0
0
0
121.83
1749
42
0.035
1130
Chip 2
A
3
0
0
2
0
0
0
0
1
0
1
110.14
1751
42
0.028
1009
Chip 3
A
0
0
0
0
0
0
0
0
0
0
0
127.93
1750
46
0.030
1334
Chip 4
A
3
0
0
1
2
0
0
2
1
0
1
127.43
1750
43
0.036
1116
Chip 5
A
0
0
0
0
0
0
0
0
0
0
0
126.16
1747
42
0.029
1214
Chip 6
A
0
0
0
0
0
0
0
0
0
0
0
117.71
1749
42
0.029
1058
Chip 7
A
1
0
0
1
0
0
0
0
0
0
0
123.88
1749
43
0.028
1146
Chip 8
A
0
0
0
0
0
0
0
0
0
0
0
129.38
1749
41
0.029
952
Chip 9
A
1
0
0
0
0
0
0
1
0
0
0
123.82
1750
41
0.031
960
Chip 10
A
2
2
0
0
0
0
0
0
0
0
0
98.57
1748
41
0.038
878
Chip 11
A
0
0
0
0
0
0
0
0
0
0
0
112.63
1748
42
0.036
1052
Chip 12
A
0
0
0
0
0
0
0
0
0
0
0
126.35
1749
44
0.035
1010
Chip 13
A
0
0
0
0
0
0
0
0
0
0
0
131.46
1749
44
0.028
1227
Chip 14
A
1
0
0
0
0
0
0
1
0
0
0
136.92
1750
45
0.034
1180
Chip 15
A
1
0
0
1
0
0
0
0
0
0
0
137.22
1746
45
0.033
1207
Readback par0vd
Readback par1vd
Readback par0va
Readback par1va
Readback par0rbia
Readback par1rbia
Readback par0tbia
Readback par1tbia
Readback par2tbia
Readback par0ia
Readback par1ia
Readback par2ia
GradingParameters
ModifiedGrading Modified Grading True
GradingParameters_leakageCurrentRatioB leakageCurrentRatioB 20 => -111
TBM
nTBMs n 1
TBMType Type tbm09c
Core0a_basea Core 0a base a 0x64
Core0a_basee Core 0a base e 0x34
Core0b_basea Core 0b base a 0x64
Core0b_basee Core 0b base e 0x00
RocDelay_Ch0 Roc Delay Ch0 4
RocDelay_Ch1 Roc Delay Ch1 4
RocDelay_Ch2 Roc Delay Ch2 4
RocDelay_Ch3 Roc Delay Ch3 4
Phase400 Phase 400 5
Phase160 Phase 160 1
Logfile

Overview

Errors
nCriticals # Criticals 0
nErrors # Errors 2
nWarnings # Warnings 0
channel_0_count Channel 0 2
channel_1_count Channel 1 0
channel_2_count Channel 2 0
channel_3_count Channel 3 0
message_eventid_count Event ID mismatch 1
message_tokenchain_count Token Chain Length 1
